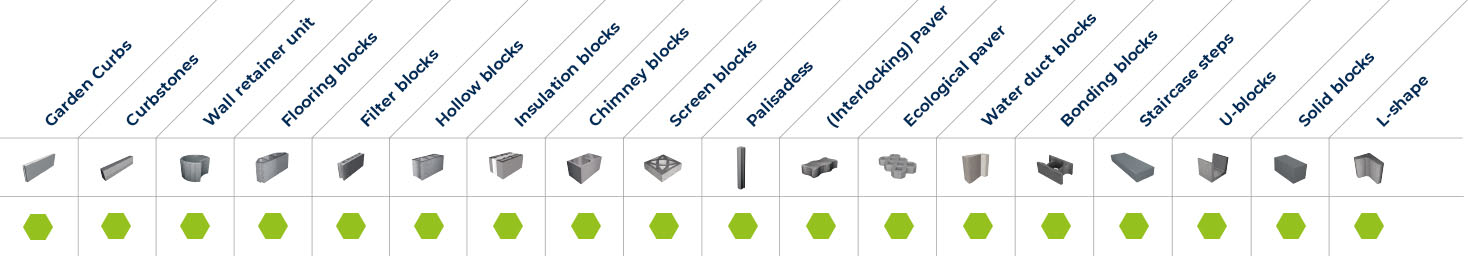

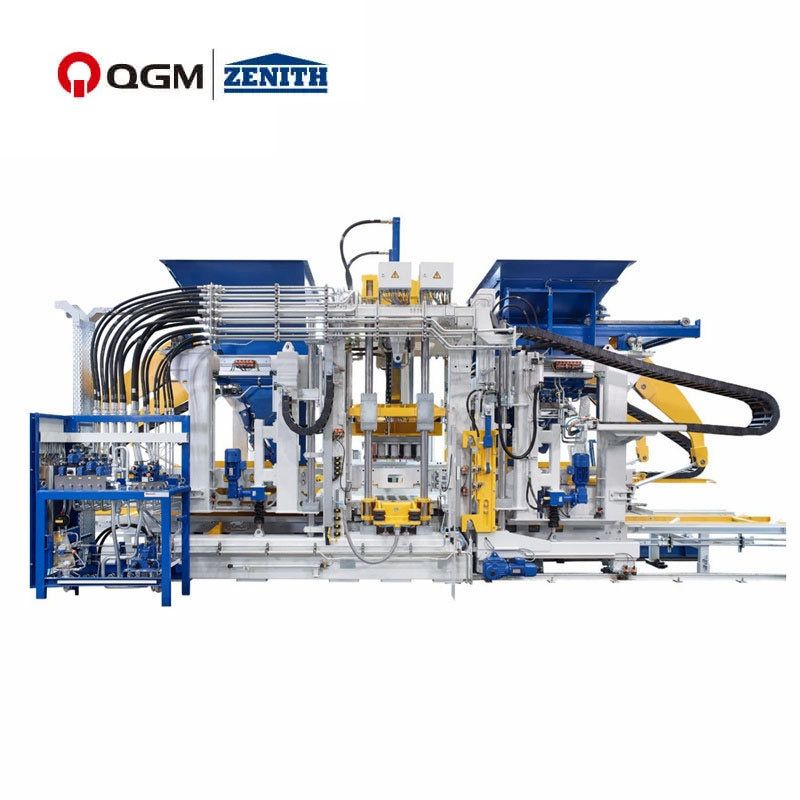

Μηχανή κατασκευής μπλοκ μεμονωμένων παλετών είναι ένα μηχάνημα κατασκευής τούβλου που χρησιμοποιείται ειδικά για την παραγωγή μπλοκ. Μηχανή που παρασκευάζει ενιαία παλέτα υιοθετεί τέφρα μύγας, άμμο ποταμού, χαλίκι, πέτρινη σκόνη, σκωρία κεραμιδίων, η σκωρία της τήξης και άλλα υλικά προσθέτει μια μικρή ποσότητα τσιμέντου και παράγει νέα μπλοκ υλικών τοίχων. Αυτός ο τύπος μηχανής σχηματισμού συνήθως υιοθετεί τη λειτουργία υδραυλικής σχηματισμού και υπάρχει επίσης διαμόρφωση κραδασμών. Μηχανή κατασκευής μπλοκ μεμονωμένων παλετών έχει τα χαρακτηριστικά της σιωπηλής, στατικής λειτουργίας πίεσης, χωρίς θόρυβο, υψηλή απόδοση, υψηλή πυκνότητα, χωρίς ανάγκη συντήρησης παλετών, σύντομου κύκλου συντήρησης, λιγότερου ανθρώπινου δυναμικού, χωρίς ειδικές απαιτήσεις για το έδαφος και μιας ευρείας ποικιλίας προϊόντων. Μηχανή κατασκευής μπλοκ μεμονωμένων παλετών είναι κατάλληλο για την παραγωγή μπλοκ υψηλής αντοχής, όπως τα τυπικά τούβλα, τα οποία είναι συνήθως ισχυρότερα από τα παραδοσιακά τούβλα πηλού πιέζοντας πάνω και κάτω και δονούν έντονα κατά τη διάρκεια της παραγωγής. Επιπλέον, αντικαθιστώντας διαφορετικά καλούπια, το μηχάνημα μπορεί επίσης να παράγει προϊόντα μπλοκ διαφόρων σχημάτων και προδιαγραφών, όπως εξωτερικούς μπλοκ τοίχου, εσωτερικούς χώρους τοίχου, μπλοκ τοίχων λουλουδιών, μπλοκ δαπέδων και κήπους.
Προϊόν βίντεο
Κύρια τεχνολογικά χαρακτηριστικά

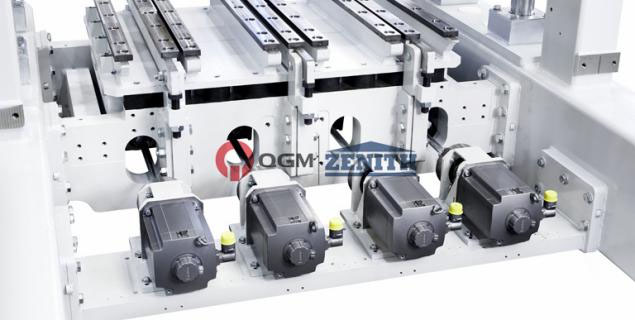

(1) Το υψηλής ποιότητας σύστημα συμπίεσης σερβο-συμπίεσης που ονομάζεται Ultra-Dynamic αντιπροσωπεύει μια πολύ υψηλή συμπύκνωση και ακραία δυναμική. Συνεπώς, εγγυάται μια γρήγορη και αποτελεσματική παραγωγή προϊόντων υψηλής ποιότητας. Ειδικά για προϊόντα με μεγάλο όγκο και επίσης για προϊόντα υψηλής ποιότητας, τα οποία παράγονται με προ- και ενδιάμεση δόνηση, αυτό το σύστημα κραδασμών παρέχει πολλά πλεονεκτήματα. Το σύστημα λειτουργεί χωρίς λουτρό πετρελαίου που υποστηρίζει μια φιλική προς το περιβάλλον και μια παραγωγή χαμηλής συντήρησης.

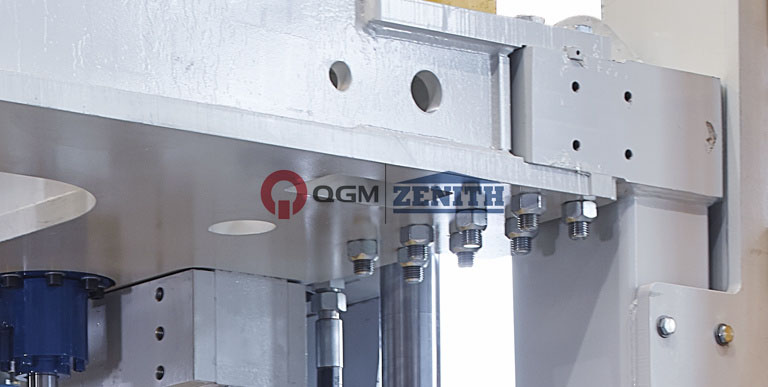

(2) Η χρήση εξαρτημάτων βιδών για τον πίνακα κραδασμών, η δέσμη σταυροειδών κινητήρων και τα πλευρικά μέρη του πλαισίου είναι ένα ειδικό χαρακτηριστικό αυτού του μηχανήματος. Είναι μοναδικό στην αγορά, καθώς μπορεί να προσαρμοστεί στις συνθήκες παραγωγής του πελάτη. Η βιδωμένη κατασκευή παρέχει επίσης ανθεκτικές συνδέσεις και εξαιρετική σταθερότητα.

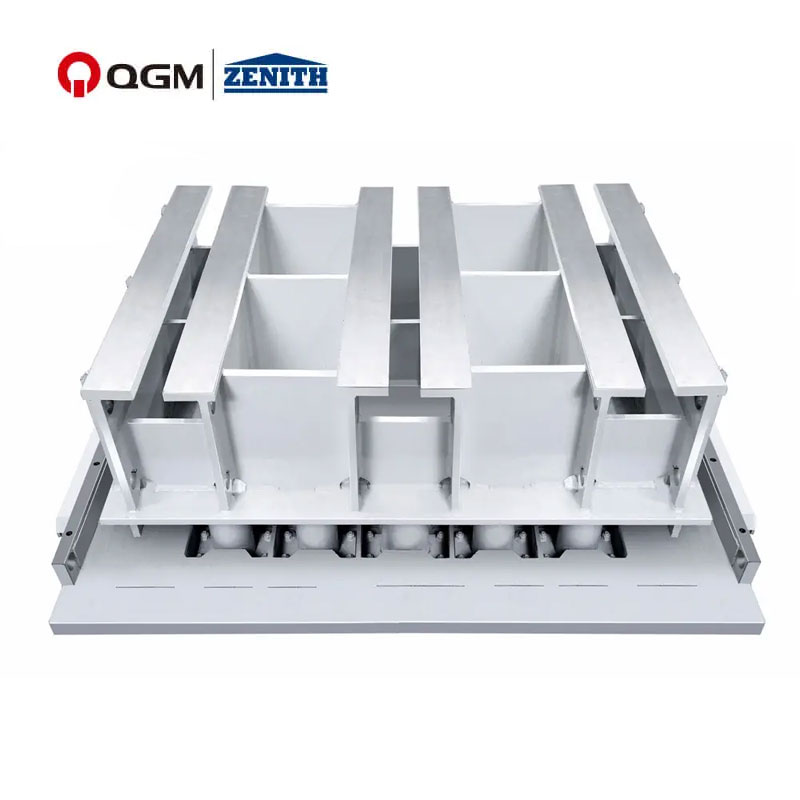

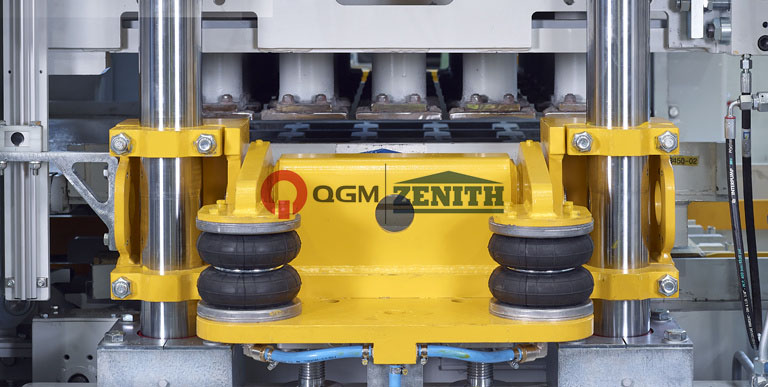

(3) Η συσκευή σύσφιξης μούχλα πνευματικής μούχλα παρέχει μια εύκολη αλλαγή καλουπιού. Το καλούπι τοποθετείται χωρίς περαιτέρω συνδεσμότητες - π.χ. BOLTS - Στον κάτοχο του καλουπιού. Διορθώθηκε από τους πνευματικά λειτουργικούς μοχλούς σύσφιξης. Τα βέλτιστα αποτελέσματα των κραδασμών και ο μεγαλύτερος χρόνος ζωής του καλουπιού επιτυγχάνονται χάρη στις μεμονωμένες προσαρμογές των δονήσεων πριν και. Η συσκευή σύσφιξης μούχλας μπορεί τώρα να προσαρμοστεί σε συστήματα στερέωσης μούχλα άλλων κατασκευαστών μηχανών και καλουπιών.

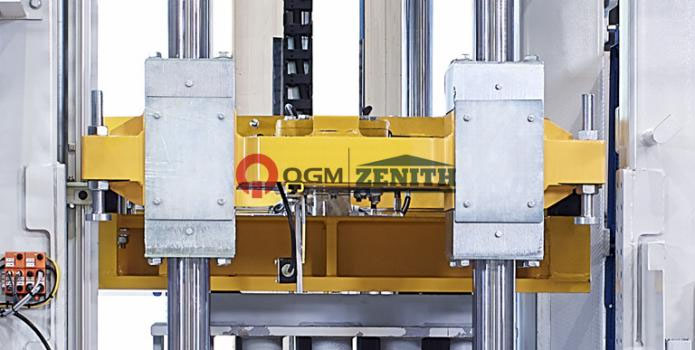

(4) Έχει αναπτυχθεί ένα νέο traverse για το μηχάνημα Zenith 1500-2 το οποίο επιτρέπει την απομάκρυνση των στηλών ξεχωριστά από την πλευρά. Αυτό το νέο χαρακτηριστικό εξοικονομεί πολύ χρόνο κατά τη διάρκεια των εργασιών συντήρησης και η ανταλλαγή μπορεί να πραγματοποιηθεί πολύ πιο με ασφάλεια και με λιγότερες προσπάθειες. Ολόκληρη η γεωμετρία αυτής της συναρμολόγησης, συμπεριλαμβανομένων των στηλών, είναι πανομοιότυπη με την προηγούμενη μηχανή Zenith 1500.

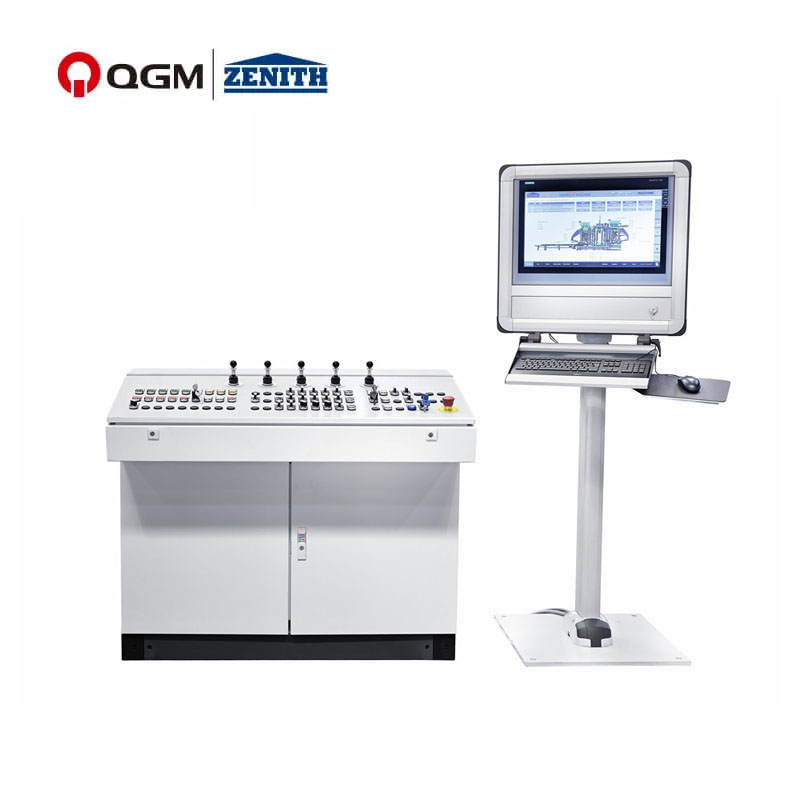

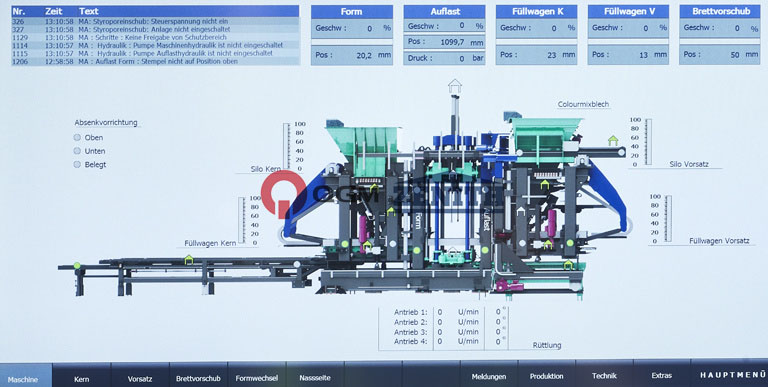

(5) Η αυτονόητη και διαισθητική έννοια της απεικόνισης εγγυάται για μια εύκολη εκμάθηση της λειτουργίας του μηχανήματος. Ένας νέος διαγνωστικός σχεδιασμός υποστηρίζει τους χειριστές στην επιλογή των καλύτερων προσαρμογών. Η χρονοβόρα προβολή των προβλημάτων δεν είναι πλέον απαραίτητη και οι χρόνοι παραγωγής μειώνονται στο ελάχιστο. Χρησιμοποιώντας την τελευταία τεχνολογία βάσης δεδομένων, όλες οι πληροφορίες μπορούν να καταγραφούν, να αξιολογηθούν και να αποθηκευτούν. Αυτά τα δεδομένα είναι διαθέσιμα οπουδήποτε χάρη στην πλήρη δικτύωση των εγκαταστάσεων.
Τεχνικά δεδομένα
| Η βασική διαμόρφωση του μηχάνημα κατασκευής ενός μπλοκ Zenith 1500 | |
| Μέγιστο μέγεθος | 1.400 mm x 1.200 mm x14 mm |
| Περιοχή χύτευσης | Σύμφωνα με το σχέδιο διάταξης του καλουπιού |
| Μέγεθος προϊόντος | 50 mm - 500 mm |
| Τεχνικές παράμετροι αυτόματου αυτοκινήτου γιου | |
| Μέγιστο. χωρητικότητα φόρτωσης | 15 κιλά |
| Μέγιστο. Χωρητικότητα φόρτωσης ανά ράφι εισαγωγής | Ως σχεδιασμός |
| Χωρητικότητα max.load κάθε δύο στρώματα ράφι εισαγωγής | Ως σχεδιασμός |
| Μέσα στο πλάτος του βραχίονα υποστήριξης | 1.060 χιλιοστά |
| Στρώματα ράφι εισαγωγής | Σχεδιασμένο ως σχέδιο |
| Απόσταση ράφι εισαγωγής | Ως σχεδιασμός |
| Η δύναμη οδήγησης μητέρας | Ράψιμο 11kW |
| Ύψος προϊόντος | |
| Μέγιστο. ύψος | 500mm |
| Min. ύψος | 30mm |
| Ύψος στοίβαξης | |
| Μέγιστο. Το ύψος στοίβαξης (συμπεριλαμβανομένης της παλέτας) | 1.800 χιλιοστά |
| Μέγιστο. Περιοχή παραγωγής (υπό την παραγωγή τυπικού μεγέθους) | 1.350*1.050mm |
| Μέγεθος παλετών (πρότυπο) | 1.400*1.100mm |
| Πάχος πλάκας χάλυβα | 14 χιλιοστά |
| Βασικό υλικό σιλό όγκος | |
| Εξαιρουμένων των χρωστικών σιλό | 1.500L |
| Ύψος μηχανής | |
| Εξαιρώντας τη συσκευή χρωστικών ουσιών | 35T |
| Μεταφορέας παλετών | 1.6T |
| Υδραυλική συσκευή | 3.2T |
| Μέγεθος μηχανής | |
| Μέγιστο. συνολικό μήκος | 8.250 χιλιοστά |
| Μέγιστο. συνολικό ύψος | 4.650 χιλιοστά |
| Μέγιστο. συνολικό πλάτος | 3,150 χιλιοστά |
| Τεχνικές παραμέτρους μηχανής/ κατανάλωση ενέργειας | |
| Σύστημα δόνησης | Σύστημα κραδασμών σερβο |
| Τραπέζι δόνησης | Μέγιστο: 175kN, 60Hz |
| Κορυφαίοι δόνηση | Μέγιστο: 32knk |

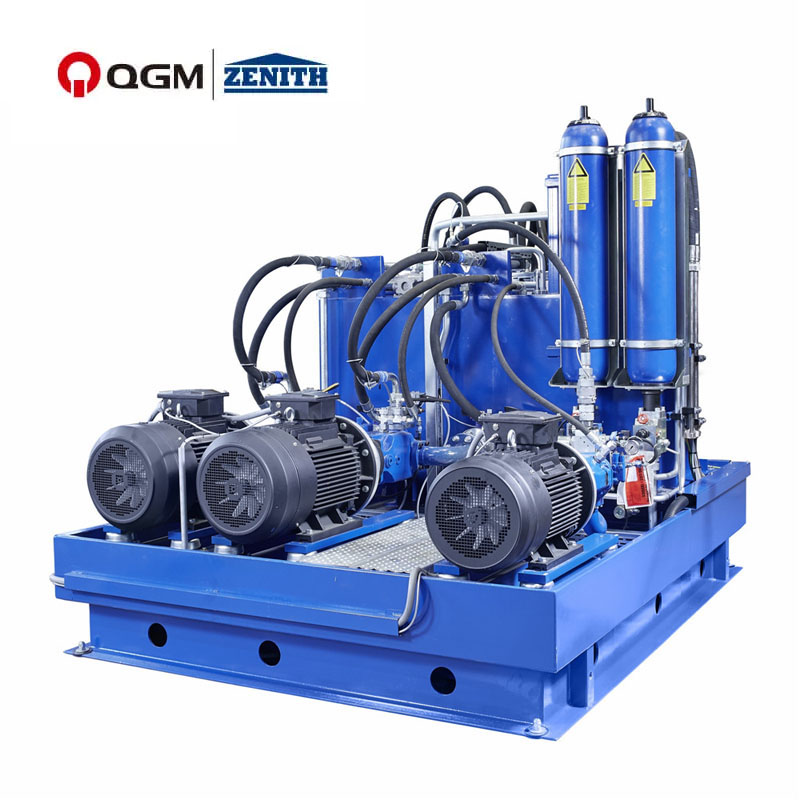

| Υδραυλική πίεση | |
| Συνολική ροή | 540L/ λεπτό |
| Πίεση λειτουργίας | 180 μπαρ |
| Μέγιστο. εξουσία | 140 kW |

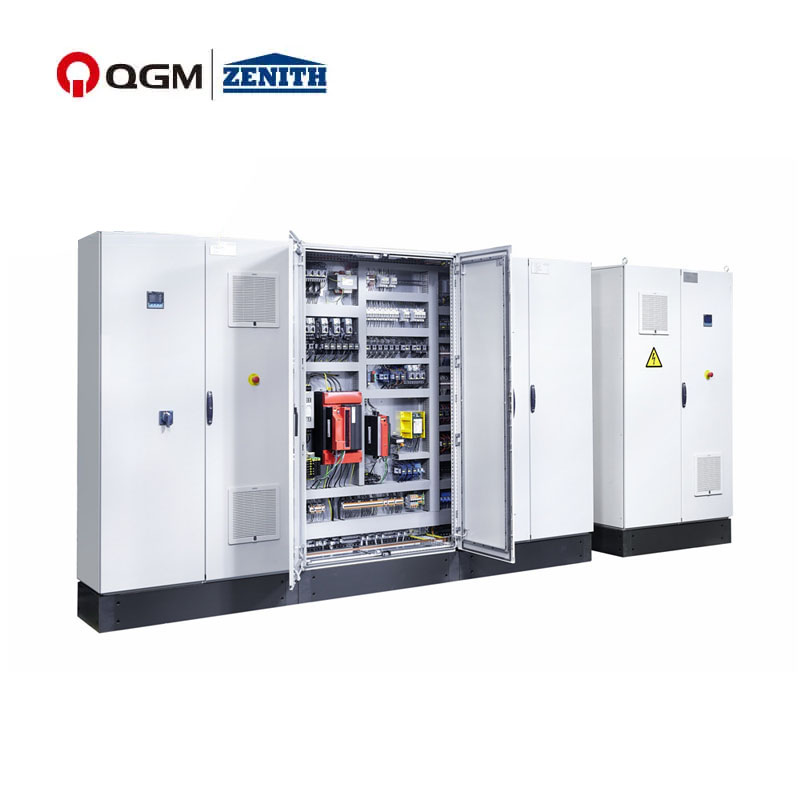

| Σύστημα ελέγχου | Siemens S7-1500, κονσόλα οθόνης αφής |
Παραγωγική ικανότητα
| Τύπος μπλοκ | Διάσταση (mm) | Εικόνες | Ποσότητα/κύκλος | Χρόνος κύκλου | Παραγωγική ικανότητα (Ανά 8hs) |
| Κοίλωμα μπλοκ | 400*200*200 |
|
15 | 15ος | 28.800 τεμ. |
| Ορθογώνια πτερύγια | 200*100*60 |
|
60 | 14ος | 2.419 μ.2 |
| Ορθογώνια πτερύγια (χωρίς Facemix) | 200*100*60 |
|
60 | 11ος | 3,110μ.2 |
| Πύργος | 150*1000*300 |
|
6 | 20ος | 8.640 τεμ. |
