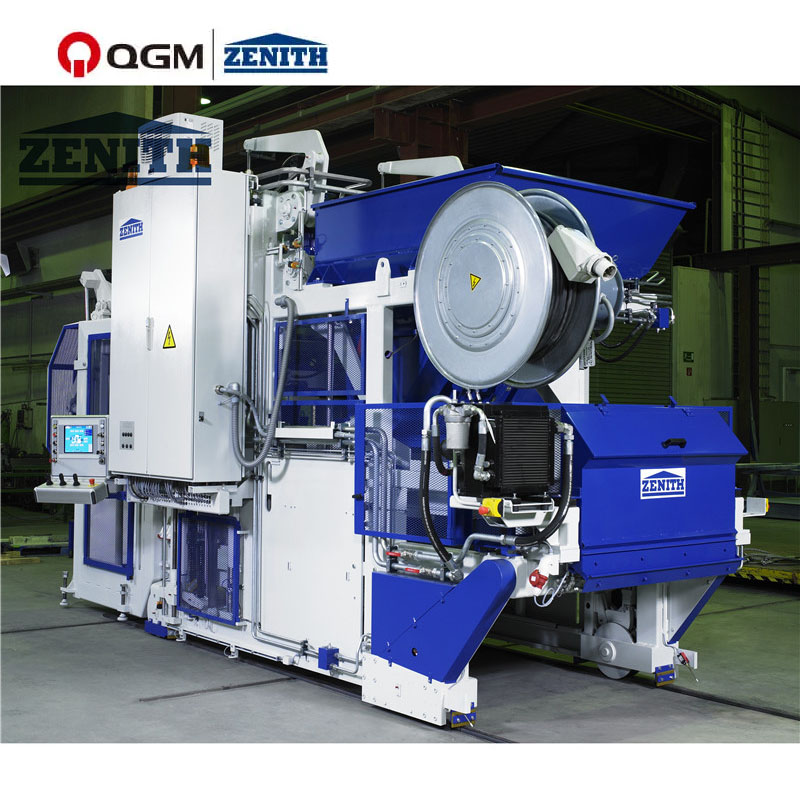

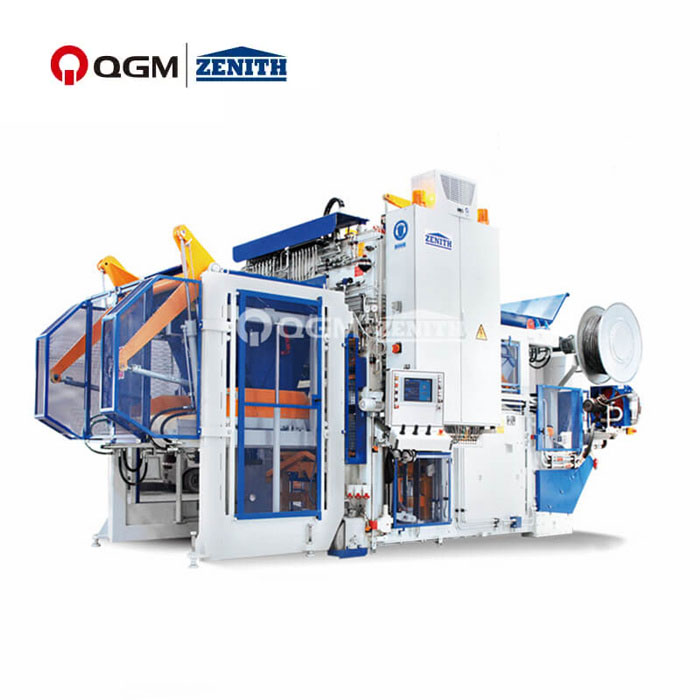

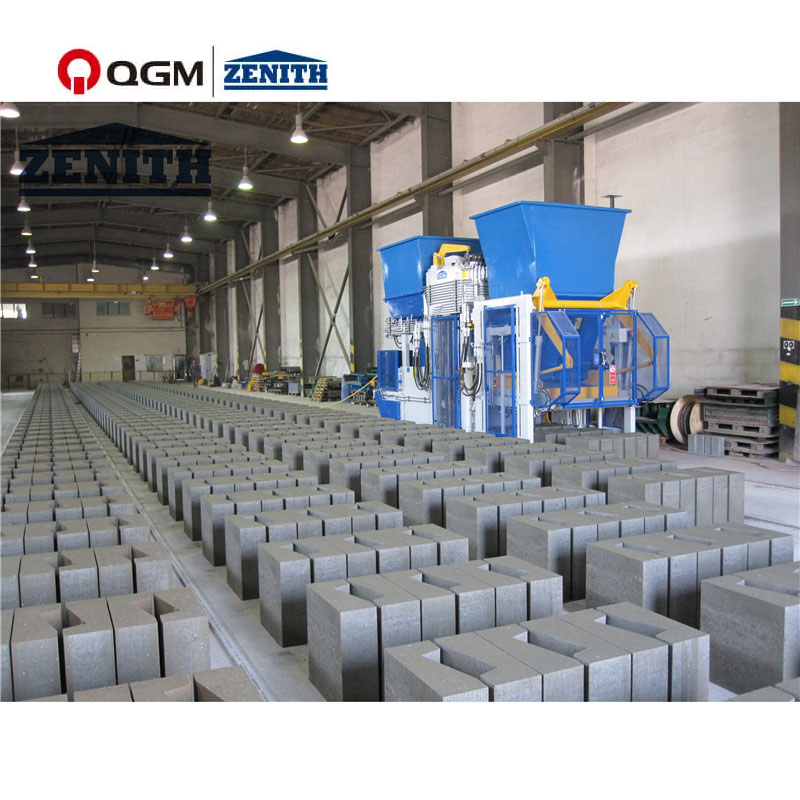

Το Mobile Laying Brick Machine είναι μια μηχανή κατασκευής τούβλων. Είναι εύκολο στη λειτουργία και κατάλληλο για μικρά εργοστάσια τούβλων. Κινείται με την αλλαγή του εργοταξίου. Αυτός ο εξοπλισμός δεν απαιτεί παλέτα. Τα συμπιεσμένα τούβλα τοποθετούνται στο χώρο καθώς κινείται η μηχανή τούβλων, εξοικονομώντας πολλά από το κόστος της παλέτας, αλλά η περιοχή του χώρου πρέπει να είναι αρκετά μεγάλη. Το Mobile Laying Brick Machine υιοθετεί ένα προηγμένο έξυπνο σύστημα ελέγχου PLC, το οποίο μπορεί να πραγματοποιήσει διάλογο ανθρώπου-μηχανής, πλήρως αυτόματη λειτουργία, τυχαία ανάλυση σήματος, αυτόματη διάγνωση σφαλμάτων και διάφορες ρυθμίσεις παραμέτρων. Αυτό το μηχάνημα έχει τα πλεονεκτήματα της απλής και συμπαγούς δομής, της εύκολης λειτουργίας, της εύκολης συντήρησης, της χαμηλής κατανάλωσης ενέργειας και της υψηλής απόδοσης.
Βίντεο προϊόντος

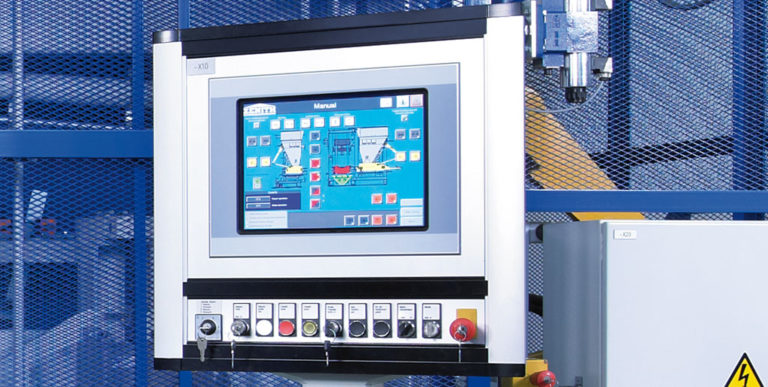

Οαυτονόητη, βασισμένη στο μενού Πίνακας αφήςκάνει τη λειτουργία του μηχανήματος πολύ εύκολη. Οι παράμετροι παραγωγής για διαφορετικούς τύπους καλουπιών και προγράμματα παραγωγής εισάγονται και αποθηκεύονται χρησιμοποιώντας τις καλά οργανωμένες μάσκες μενού. Ένα γρήγορο Siemens SPS χρησιμοποιείται για εσωτερική επεξεργασία σήματος.

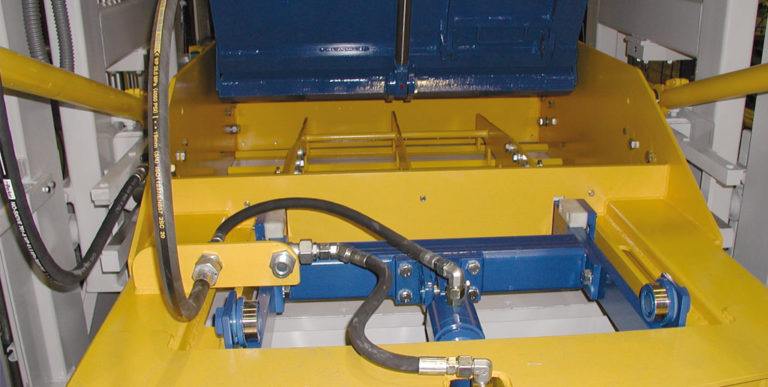

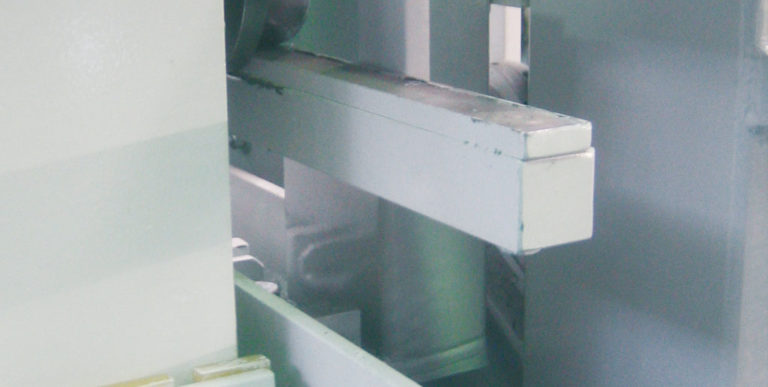

Οι κολώνες μεγάλων διαστάσεων και τα ρουλεμάν καθοδήγησης, που υποστηρίζονται από τον συγχρονισμό των κινήσεων μέσω αλυσίδας και άξονα μοχλού, εγγυώνταιασφαλής και ακριβής οδήγηση καλουπιού και κεφαλής παραβίασης. Η ψηφιακή μέτρηση διαδρομής μέσω γραμμικού κωδικοποιητή είναι προαιρετικά διαθέσιμη.

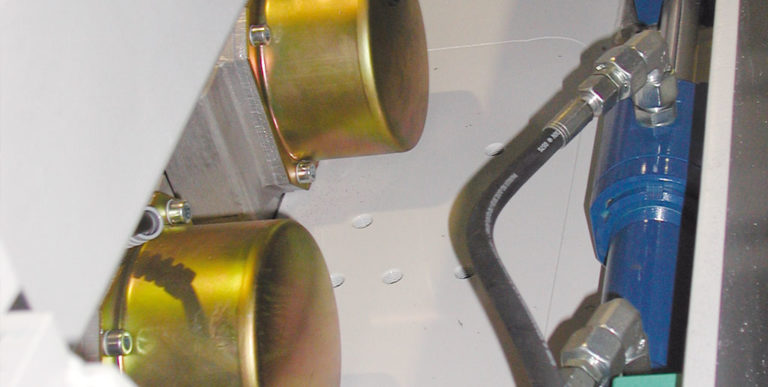

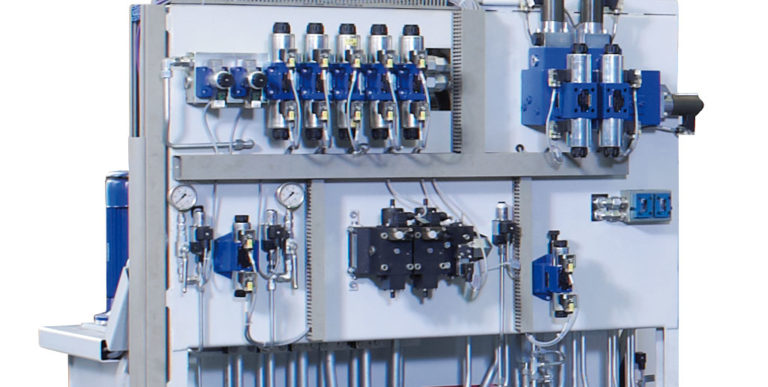

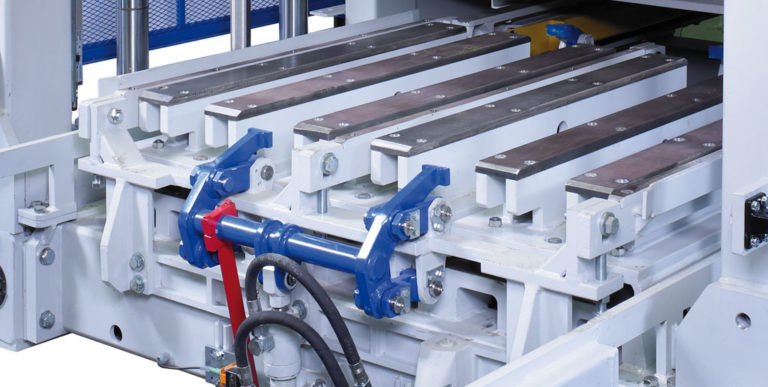

Οι κύριες κινήσεις του μηχανήματος (μετακίνηση δονούμενου τραπεζιού, ανύψωση κεφαλής καλουπιού και παραβίασης και μετακίνηση του συρταριού τροφοδοσίας) οδηγούνται απόυδραυλικοί κύλινδροι, που αναπτύχθηκε από τη ZENITH, και ενεργοποιούνται μέσω αναλογικών βαλβίδων. Τα προϊόντα μπορούν να τοποθετηθούν κάτω κατά το ξεκαλούπωμα με ελεγχόμενη ταχύτητα καθόδου.

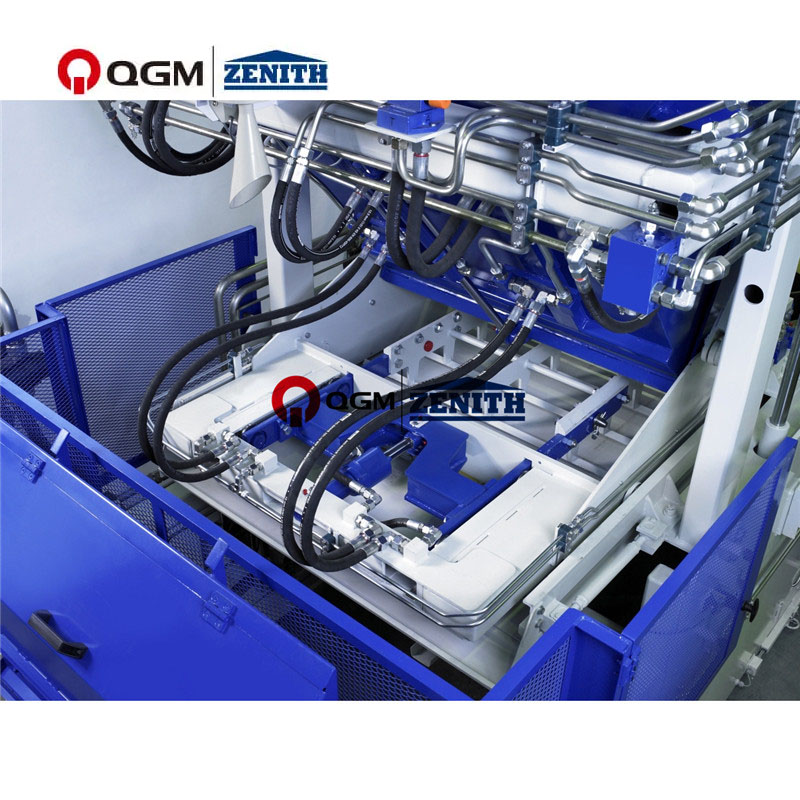

Η κύρια κεφαλή παραβίασης μπορεί να είναι εξοπλισμένη με αυδραυλική συσκευή γρήγορης αλλαγήςγια γρήγορη αλλαγή μούχλας. Για κράσπεδα που παράγονται σταυρωτά προς την κατεύθυνση πλήρωσης, το μηχάνημα μπορεί προαιρετικά να εξοπλιστεί με μια περιστρεφόμενη κεφαλή παραβίασης για εύκολο καθάρισμα των σπαθιών με κεφαλή παραβίασης χρησιμοποιώντας τις βούρτσες συρταριού τροφοδοσίας.
Για να αυξηθεί η χωρητικότητα του μηχανήματος, μπορεί να εξοπλιστεί με τοπροαιρετικό πακέτο «Speed & Comfort».. Αυτό το πακέτο περιλαμβάνει χειριστήρια και υδραυλικά συστήματα υψηλότερης απόδοσης, ψηφιακό σύστημα μέτρησης διαδρομής για όλους τους κύριους άξονες κίνησης, συσκευή γρήγορης αλλαγής κεφαλής παραβίασης και πίσω συρτάρι τροφοδοσίας από σκυρόδεμα με υδραυλική σχάρα.
Όταν εργάζεστε χωρίς μονάδα μίξης προσώπου, το μηχάνημα μπορεί να εξοπλιστεί με ασυσκευή εισαγωγής πυρήνα πολυστυρενίουγια παραγωγή μονωτικών μπλοκ ή με απεριστρεφόμενη βούρτσαγια σκούπισμα επιφανειών μπλοκ.
Τεχνικά Στοιχεία
| Χαρακτηριστικά | |
| Χοάνη υλικού βάσης | 1.200 λίτρα |
| Κουτί τροφοδοσίας υλικού βάσης | 2.000 λίτρα |
| Χοάνη χρωστικής | 800 λίτρα |
| Κουτί τροφοδοσίας χρωστικής | 2.000 λίτρα |
| Μέγιστο ύψος τροφοδοσίας φορτωτή | 2.800 χλστ |
| Μέγεθος διαμόρφωσης | |
| Μέγιστο μήκος σχηματισμού | 1.240 χλστ |
| Μέγιστο πλάτος διαμόρφωσης (παραγωγή στον πίνακα δόνησης) | 1.000 χλστ |
| Μέγιστο πλάτος διαμόρφωσης (παραγωγή στο έδαφος) | 1.240 χλστ |
| Ύψος προϊόντος | |
| Πολυστρωματική παραγωγή | |
| Ελάχιστο ύψος προϊόντος (παραγωγή στην παλέτα) | 50 χλστ |
| Μέγιστο ύψος προϊόντος | 250 χλστ |
| Μέγιστο ύψος στοίβαξης (παλέτα+ ύψος προϊόντος μιας στρώσης) | 640 χλστ |
| Χαμηλό επίπεδο παραγωγής στην παλέτα | |
| Μέγιστο ύψος προϊόντος | 600 χλστ |
| Παραγωγή χαμηλού επιπέδου στο πάτωμα | |
| Μέγιστο ύψος προϊόντος | 650 χλστ |
| Παραγωγή στο πάτωμα | |
| Μέγιστο ύψος προϊόντος | 1.000 χλστ |
| Ελάχιστο ύψος προϊόντος | 250 χλστ |
| Βάρος μηχανής | |
| Συσκευή χωρίς μούχλα και χρωστικές ουσίες | 11,7 Τ |
| Συσκευή χρωστικής | 1,7 Τ |
| Μέγεθος μηχανής | |
| Συνολικό μήκος (χωρίς συσκευή χρωστικής) | 4.400 χλστ |
| Συνολικό μήκος (με συσκευή χρωστικής) | 6.380 χλστ |
| Μέγ.συνολικό ύψος | 3.700 χλστ |
| Ελάχιστο συνολικό ύψος (ύψος μεταφοράς) | 3.240 χλστ |
| Συνολικό πλάτος (συμπεριλαμβανομένου του πίνακα ελέγχου) | 2.540 χλστ |
| Σύστημα δόνησης | |
| Μέγιστη συναρπαστική δύναμη του τραπεζιού δόνησης | 80KN |
| Ελάχιστη συναρπαστική δύναμη της άνω δόνησης | 40 KN |
| Κατανάλωση ενέργειας | |
| Με βάση τον μέγιστο αριθμό δονούμενου τραπεζιού | 42 KW |
Παραγωγική ικανότητα

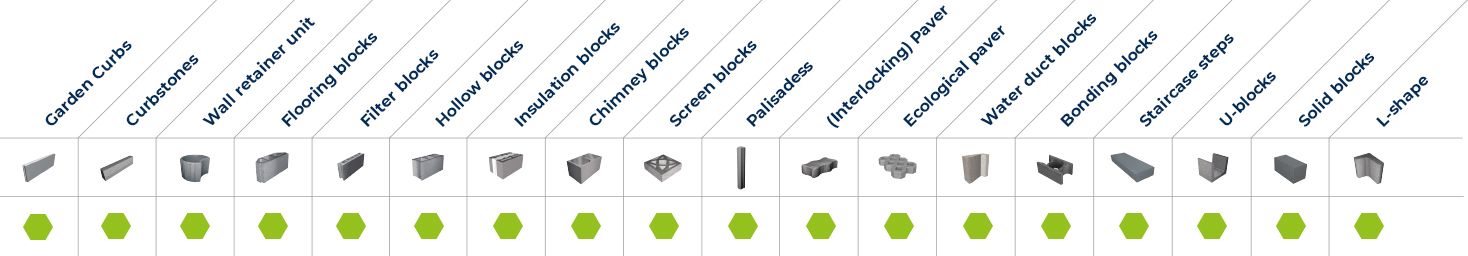

| Τύπος μπλοκ | Διάσταση (mm) | Εικόνες | Ποσότητα/Κύκλος | Ώρα κύκλου | Παραγωγική ικανότητα (Ανά 8 ώρες) |
| Κοίλο Μπλοκ | 400*200*200 |
|
12 | δεκαετία του '40 | 8.640 τεμ |
| Ορθογώνιος Πυροστρωτήρας | 200*100*60 |
|
54 | 38 δευτ | 817 μ2 |
| Ορθογώνιος Πυροστρωτήρας (χωρίς facemix) | 200*100*60 |
|
54 | Δεκαετία 36 | 864 μ2 |
| UNI Pavers | 225*112,5*60-80 |
|
40 | 38 δευτ | 757 μ2 |
| Curstone | 150*1000*300 |
|
4 | Δεκαετία 46 | 2.504 τεμ |
