Τεχνικές Παράμετροι
| Ύψος προϊόντος | |
| Μέγ. | 500 χλστ |
| Ελάχ.: | 50 χλστ |
| Ύψος κυβισμού | |
| Μέγ. Περιοχή Παραγωγής (παράγεται σε παλέτες κανονικού μεγέθους) | 1320*1150 χλστ |
| Μέγεθος παλέτας (τυπικό) | 1400*1200 χλστ |
| Πάχος χαλύβδινης πλάκας | 14 χιλιοστά |
| Πάχος Ξύλινης Παλέτας | 50 χλστ |
| Όγκος κάδου βασικού μείγματος υλικού (Εξαιρείται η χοάνη μίξης προσώπου) | 2500 λίτρα |
| Βάρος μηχανής | |
| Με συσκευή Face-mix | 36Τ |

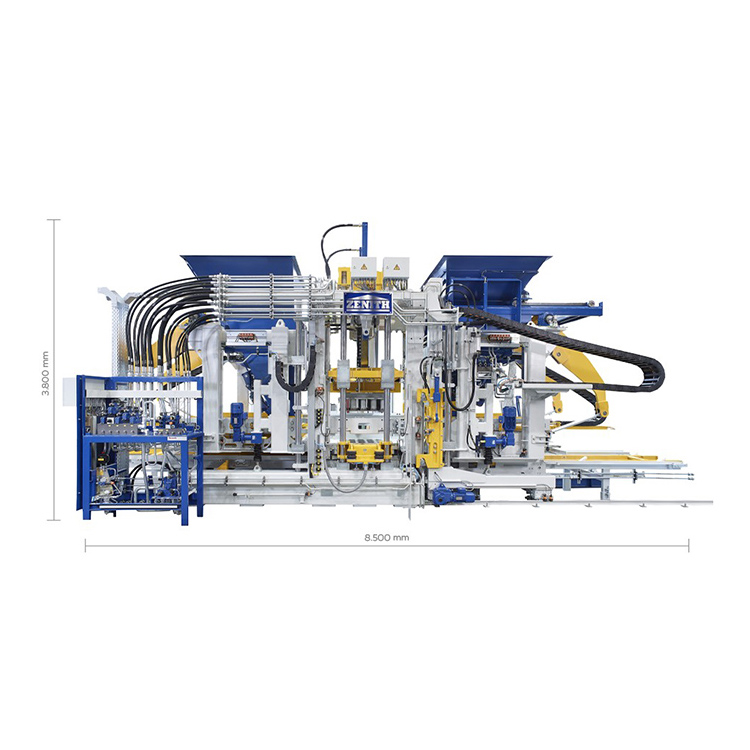

| Διαστάσεις μηχανήματος | |
| Μέγ. Συνολικό μήκος | 8500 χλστ |
| Μέγ. Συνολικό Ύψος | 4885 χλστ |
| Μέγ. Συνολικό Πλάτος | 3300 χλστ |
| Τεχνικές Παράμετροι Μηχανήματος/Κατανάλωση Ενέργειας | |
| Σύστημα δόνησης | Σύστημα δόνησης Servo |
| Πίνακας κραδασμών | Μέγ.175KN |
| Άνω Δόνηση | Μέγ. 35KN |
| Υδραυλικός | |
| Συνολική ροή | 540 λίτρα/λεπτό |
| Πίεση Εργασίας | 160 bar |
| Μέγ. Εξουσία | 160 KW |
Πλεονέκτημα τεχνολογίας
Η τεχνολογία "Ultra-Dynamic" Servo Vibration Technology είναι ένα υψηλής απόδοσης, αυτοπροσαρμοζόμενο σύστημα κραδασμών ειδικά σχεδιασμένο για μηχανή μπλοκ. Ο σερβοκινητήρας μπορεί να κάνει την ταχύτερη απόκριση στον συντομότερο χρόνο αντίδρασης, να πραγματοποιήσει την υψηλότερη απόδοση κραδασμών, να μειώσει την κατανάλωση τσιμέντου, να συντομεύσει τον κύκλο παραγωγής και να παράγει προϊόντα σκυροδέματος υψηλής πυκνότητας στον τόπο παραγωγής. Το σύστημα δόνησης μπορεί να προσαρμοστεί στις απαιτήσεις παραγωγής διαφορετικών προϊόντων σκυροδέματος.
Το αυτόματο σύστημα γρήγορης αλλαγής καλουπιών είναι ένα σύστημα που βασίζεται σε σύνδεση και συνεργασία πολλών συσκευών, το οποίο πραγματοποιεί ταχεία αλλαγή καλουπιών μέσω ευφυούς λειτουργίας συστήματος. Όταν το καλούπι μεταφέρεται στο κύριο μηχάνημα, το σύστημα ανύψωσης πραγματοποιεί αυτόματη αλλαγή καλουπιού στη συσκευή γρήγορης αλλαγής καλουπιού και η κεφαλή παραβίασης και το κουτί καλουπιού συσφίγγονται αυτόματα πνευματικά. Ασφαλές, αποτελεσματικό, εύκολο στη λειτουργία και τη συντήρηση και το καλούπι που αλλάζει

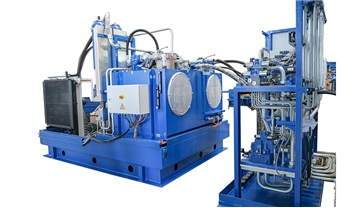

Το Υδραυλικό Σύστημα Υιοθετεί Αντλία Μεταβλητής Μετατόπισης Υψηλού επιπέδου και Σύστημα Σερβοβαλβίδων Ανάδρασης. Η πίεση, η ταχύτητα και η θέση είναι ψηφιακός έλεγχος κλειστού βρόχου, ο οποίος μπορεί να ρυθμίσει αυτόματα τη ροή και την πίεση της υδραυλικής αντλίας. Το ανεξάρτητο σύστημα ελέγχου θερμοκρασίας λαδιού έχει υψηλό βαθμό αυτοματισμού και ακρίβεια, και η απόδοση εργασίας μπορεί να βελτιωθεί κατά 10%-20%. Έχει τα χαρακτηριστικά της εξοικονόμησης ενέργειας, της μείωσης του θορύβου, της υψηλής απόδοσης και της προστασίας του περιβάλλοντος.

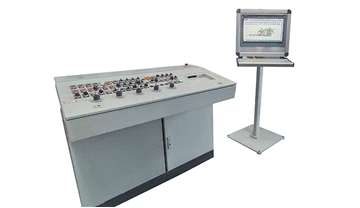

Υιοθετήστε την πιο προηγμένη πλατφόρμα αυτόματου ελέγχου της Siemens TIA-Portal Series PLC στον κόσμο. Έχει ταχύτερη, πιο ακριβή και πιο σταθερή ικανότητα λειτουργίας και ικανότητα κατά των παρεμβολών. Η ευέλικτη έξοδος μέσω της τεχνολογίας ελέγχου πλατφόρμας μπορεί να αποφύγει την έντονη επίδραση του εξοπλισμού και να παρατείνει τη διάρκεια ζωής του εξοπλισμού. Η οπτική απεικόνιση και η διάγνωση των σημάτων συστήματος αλληλεπίδρασης ανθρώπου-υπολογιστή και συστήματος ελέγχου διευκολύνουν σημαντικά τη λειτουργία και την εργασία.

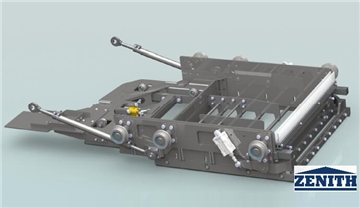

Το σύστημα τροφοδοσίας υιοθετεί την πατενταρισμένη τεχνολογία τροφοδοσίας της περιστροφικής ανάδευσης 360 και η ομάδα ανάδευσης είναι εξοπλισμένη με κυλίνδρους ανάδευσης υπολογισμού προσομοίωσης, οι οποίοι μπορούν να προσαρμόσουν έξυπνα τη λειτουργία τροφοδοσίας σύμφωνα με διαφορετικές προδιαγραφές καλουπιών. Συνειδητοποιήστε την ομοιομορφία και την αποτελεσματικότητα της σίτισης. Μπορεί να είναι πιο κατάλληλο για τον καλύτερο τρόπο τροφοδοσίας ειδικών υλικών, όπως τα απόβλητα κατασκευών και τα απορρίμματα. Με τη συσκευή απόξεσης και φυσήματος κυλίνδρου, μπορεί να αποφύγει την επίδραση των υπολειμμάτων αδρανών στο χρώμα του υφάσματος και να κάνει το χρώμα της επιφάνειας των προϊόντων πιο όμορφο.

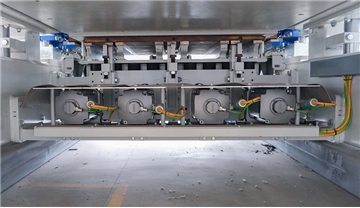

Μέσω της ανάδρασης σήματος, η φάση και η ταχύτητα της δόνησης ελέγχονται και ο συγχρονισμός είναι υψηλός. Η λειτουργία αναμονής υψηλής ταχύτητας και η λειτουργία υψηλής συχνότητας μπορούν να μειώσουν το χρόνο του κύκλου κατά 1,5 S με υψηλή απόδοση. Ο ελεγκτής σερβομηχανισμού είναι μια μονάδα κινητήρα μονού άξονα τύπου βιβλίου και ο οδηγός υιοθετεί μια κοινή λειτουργία σύνδεσης διαύλου συνεχούς ρεύματος (η Ανανεώσιμη ενέργεια μπορεί να χρησιμοποιηθεί και να ανακυκλωθεί), η οποία μπορεί να μειώσει την κατανάλωση ενέργειας κατά 15%. Το αποτέλεσμα πέδησης είναι καλύτερο.

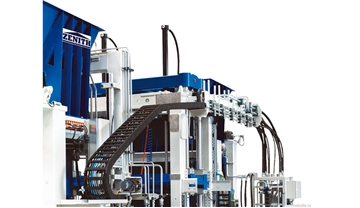

Το κύριο πλαίσιο υιοθετεί τη δομή του συγκολλημένου πλαισίου υψηλής αντοχής που σχεδιάστηκε από την Zenith Brick Machine Technology, η οποία συγκολλάται από χάλυβα ειδικής διατομής προσαρμοσμένης. Ο σχεδιασμός είναι λογικός, η συγκόλληση είναι ομοιόμορφη και όμορφη, και ολόκληρο το πλαίσιο αντιμετωπίζεται από κραδασμούς γήρανσης για να εξασφαλιστεί η υψηλή ποιότητα και η υψηλή σταθερότητα του πλαισίου. Η προηγμένη διαδικασία δομικής σχεδίασης καθιστά το κύριο μηχάνημα επεκτάσιμο και το ντουλάπι λειτουργίας ανοίγματος και κλεισίματος του πλαϊνού καλουπιού, η λειτουργία σχεδίασης πλακών (πυρήνα) και η λειτουργία εμφύτευσης πλακών πολυστυρενίου μπορούν να προστεθούν αργότερα.

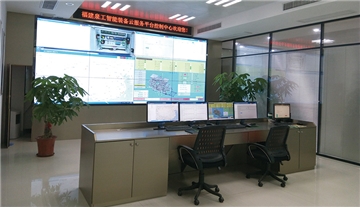

Η πλατφόρμα υπηρεσιών Cloud Intelligent Equipment QGM&Zenith πραγματοποιεί ηλεκτρονική παρακολούθηση, απομακρυσμένη αναβάθμιση, απομακρυσμένη πρόβλεψη σφαλμάτων και αυτοδιάγνωση σφαλμάτων και αξιολόγηση κατάστασης υγείας του εξοπλισμού. Δημιουργία αναφορών κατάστασης λειτουργίας και εφαρμογής εξοπλισμού και άλλων λειτουργιών. Οι απομακρυσμένες υπηρεσίες μπορούν να διαγνώσουν και να λύσουν γρήγορα προβλήματα για τους χρήστες. Όλα είναι αλληλένδετα και η παραγωγή και η λειτουργία του εξοπλισμού μπορούν να φανούν μέσω του δικτύου σε κάθε γωνιά του κόσμου.

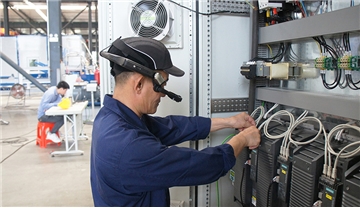

Με βάση την πλατφόρμα υπηρεσίας Cloud Intelligent Equipment, με προηγμένα γυαλιά εξυπηρέτησης AR, μπορεί να κατασκευαστεί η Τεχνική Υπηρεσία Συντήρησης Ευφυούς AR της QGM, η οποία μπορεί να συνειδητοποιήσει την ταχεία εντόπιση σφαλμάτων σφαλμάτων και τη δημιουργία λύσεων σε πραγματικό χρόνο. Δημιουργώντας μια σύνδεση σε πραγματικό χρόνο με την πλατφόρμα υπηρεσιών Cloud, μπορεί να πραγματοποιηθεί διαδικτυακή επικοινωνία φωνής και γραφικών σε πραγματικό χρόνο και κοινή χρήση μεταξύ χρηστών, τεχνικών και μηχανικών μετά την πώληση, και το "You Are My Eye" μπορεί να δημιουργηθεί προσεκτικά για να δημιουργηθεί μια απομακρυσμένη υπηρεσία "Ακριβής χειρουργικής" σε επίπεδο ειδικού.

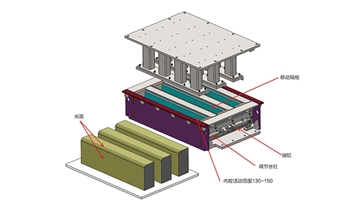

Επεκτάσιμες μηχανικές λειτουργικές διεπαφές, όπως πλευρική συσκευή ανοίγματος και κλεισίματος καλουπιού (Curbstone με έγχρωμο επιφανειακό στρώμα), συσκευή οριζόντιας έλξης αυλακώσεων (τούβλο διατήρησης νερού/κοφύ μπλοκ διασύνδεσης) και συσκευή μεταφοράς αφρού (μπλοκ μόνωσης) είναι δεσμευμένα, τα οποία μπορούν να πραγματοποιηθούν New Productfunction. Η διεπαφή δεδομένων DCS PN είναι δεσμευμένη, η οποία έχει ισχυρή επεκτασιμότητα και μπορεί να είναι συμβατή με το κεντρικό σύστημα ελέγχου του χρήστη. Μπορεί επίσης να πραγματοποιήσει τις νέες απαιτήσεις των χρηστών στη διαδικασία παραγωγής του εξοπλισμού και να αναβαθμίσει και να βελτιστοποιήσει το λογισμικό του εξοπλισμού. Να παρέχει στους χρήστες μακροπρόθεσμες υπηρεσίες προστιθέμενης αξίας.

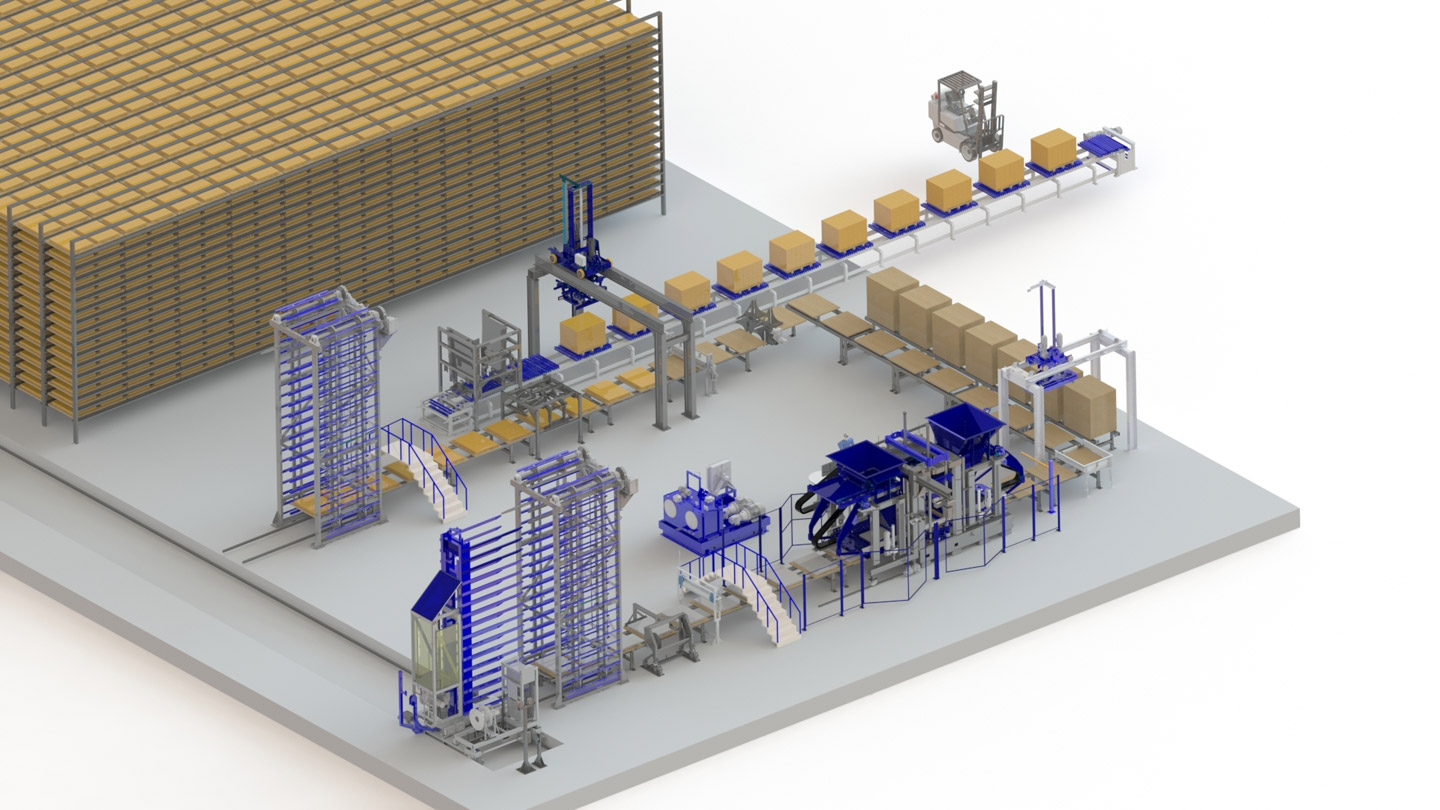

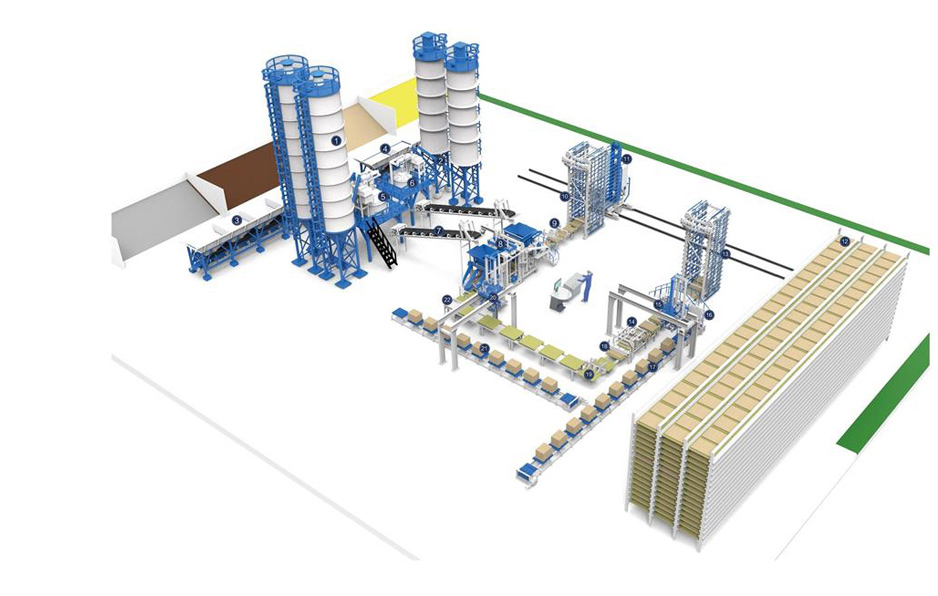

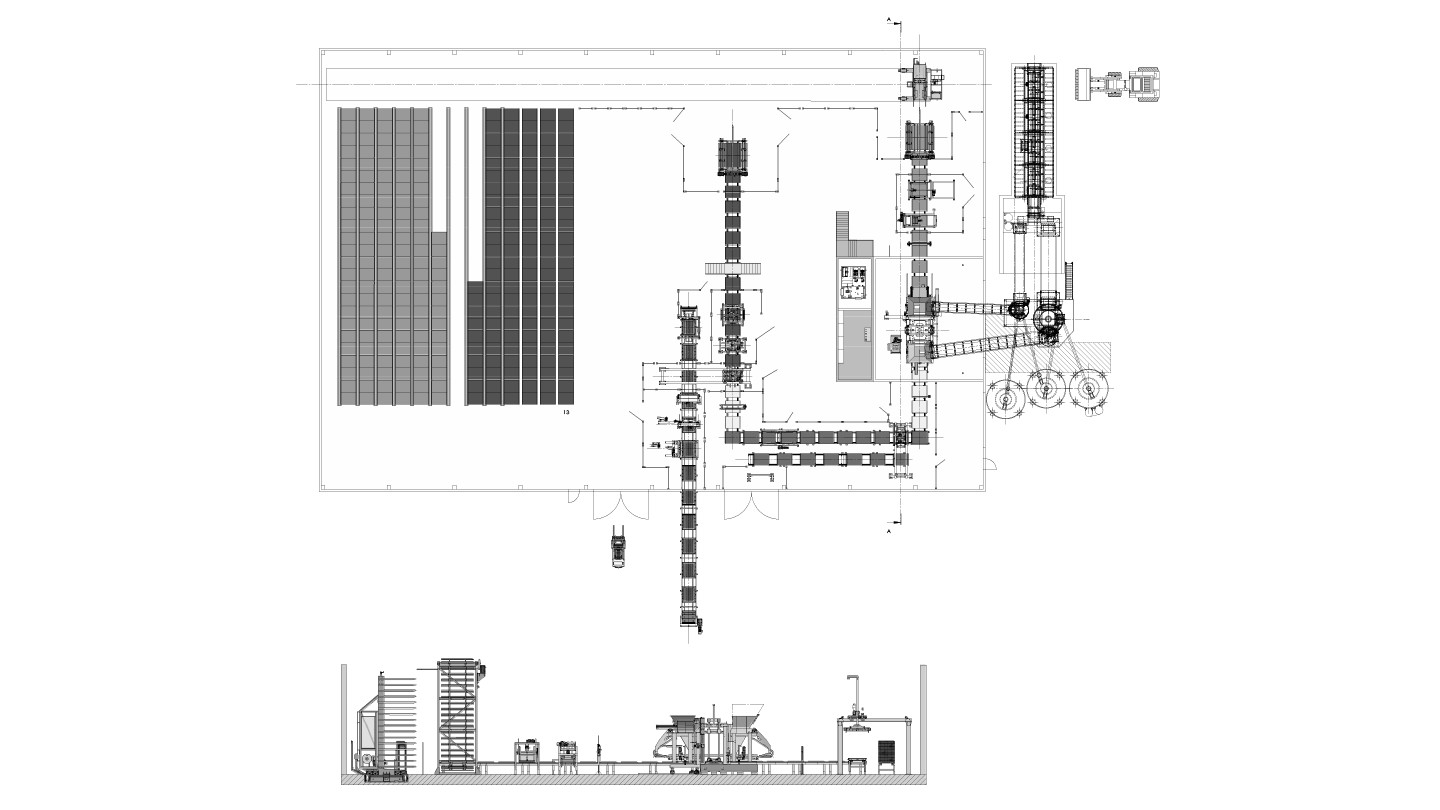

Γραμμή Παραγωγής Zenith 1500
Συμπέρασμα Εξοπλισμός
Μπάτσερ
Αυτόματος τροφοδότης παλετών
Αισθητήρας υγρασίας
Finger Car
Διαχωριστής μπλοκ-παλετών
Θάλαμος ωρίμανσης
Block-Pushing Cuber

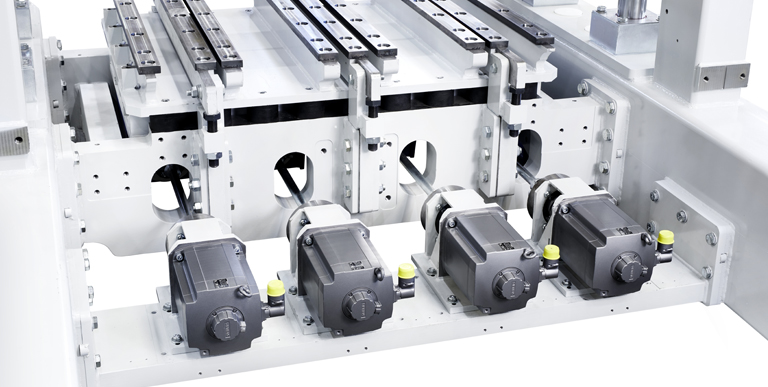

Το υψηλής ποιότητας σύστημα σερβοσυμπίεσης που ονομάζεται Ultra-Dynamic αντιπροσωπεύει μια πολύ υψηλή συμπίεση και εξαιρετική δυναμική. Εγγυάται λοιπόν μια γρήγορη και αποτελεσματική παραγωγή προϊόντων κορυφαίας ποιότητας. Ειδικά για προϊόντα με μεγάλο όγκο αλλά και για προϊόντα premium, τα οποία παράγονται με προ- και ενδιάμεση δόνηση, αυτό το σύστημα δόνησης παρέχει πολλά πλεονεκτήματα. Το σύστημα λειτουργεί χωρίς λουτρό λαδιού υποστηρίζοντας μια παραγωγή φιλική προς το περιβάλλον και χαμηλή συντήρηση.

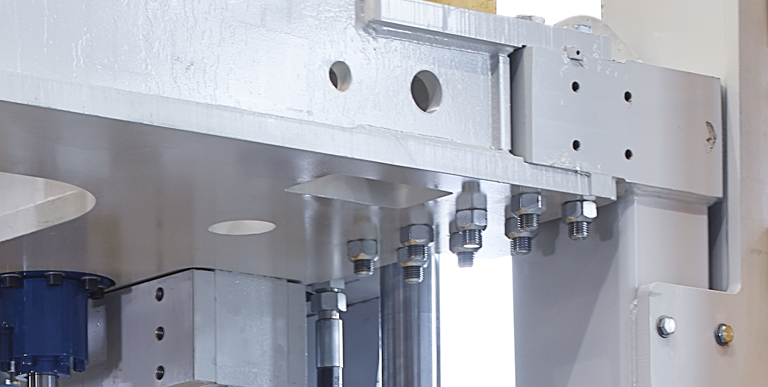

Η χρήση βιδωτών εξαρτημάτων για το τραπέζι δόνησης, την εγκάρσια δοκό κινητήρα και τα πλαϊνά μέρη του πλαισίου είναι ένα ιδιαίτερο χαρακτηριστικό αυτού του μηχανήματος. Είναι μοναδικό στην αγορά καθώς μπορεί να προσαρμοστεί στις συνθήκες παραγωγής του πελάτη. Η βιδωτή κατασκευή παρέχει επίσης ανθεκτικές συνδέσεις και εξαιρετική σταθερότητα.

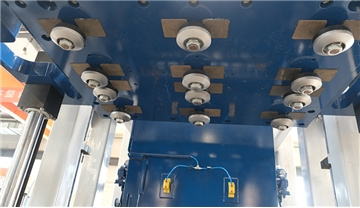

Η πνευματική συσκευή σύσφιξης καλουπιού παρέχει εύκολη αλλαγή καλουπιού. Το καλούπι τοποθετείται χωρίς περαιτέρω στερέωση - π.χ. μπουλόνια - στη βάση του καλουπιού. Στερεώνεται με τους μοχλούς σύσφιξης που λειτουργούν με πεπιεσμένο αέρα. Τα βέλτιστα αποτελέσματα δόνησης και η μεγαλύτερη διάρκεια ζωής του καλουπιού επιτυγχάνονται χάρη στις μεμονωμένες ρυθμίσεις της προ- και της κύριας δόνησης. Η συσκευή σύσφιξης καλουπιού μπορεί τώρα να προσαρμοστεί σε συστήματα στερέωσης καλουπιών άλλων κατασκευαστών μηχανών και καλουπιών.

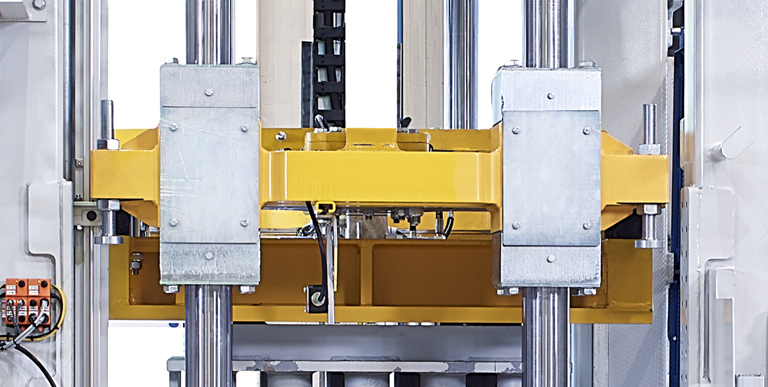

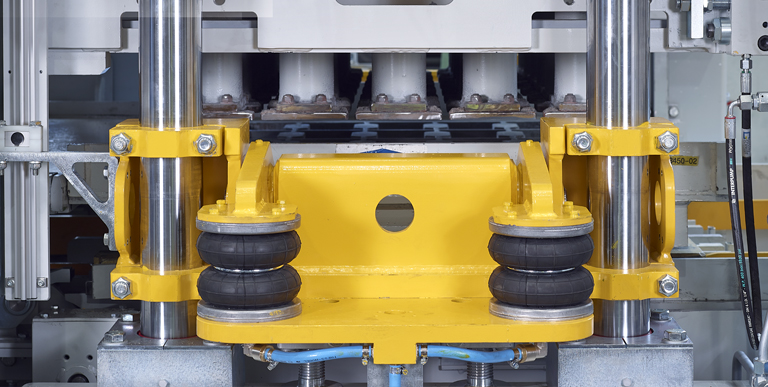

Μια νέα τραβέρσα έχει αναπτυχθεί για το μηχάνημα ZENITH 1500-2 που επιτρέπει την αφαίρεση των στηλών ξεχωριστά από το πλάι. Αυτή η νέα δυνατότητα εξοικονομεί πολύ χρόνο κατά τη διάρκεια των εργασιών συντήρησης και η ανταλλαγή μπορεί να πραγματοποιηθεί πολύ πιο ασφαλή και με λιγότερη προσπάθεια. Ολόκληρη η γεωμετρία αυτού του συγκροτήματος συμπεριλαμβανομένων των στηλών είναι πανομοιότυπη με την προηγούμενη μηχανή ZENITH 1500. Είναι δυνατή η εκ των υστέρων τοποθέτηση αυτής της νέας τραβέρσας σε υπάρχοντα μηχανήματα.

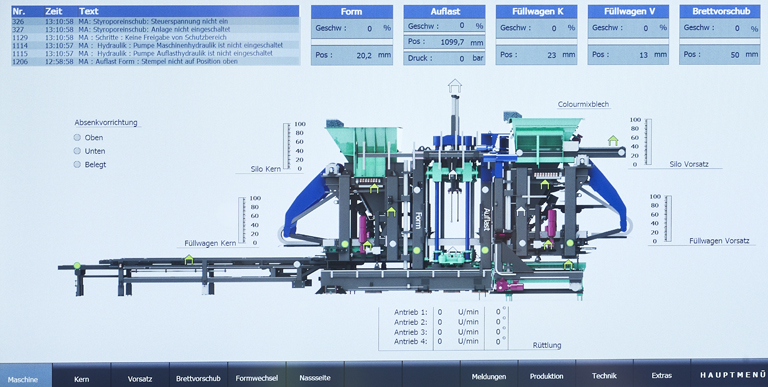

Η αυτονόητη και διαισθητική οπτικοποίηση εγγυάται την εύκολη εκμάθηση της λειτουργίας του μηχανήματος. Ένας νέος διαγνωστικός σχεδιασμός υποστηρίζει τους χειριστές στην επιλογή των καλύτερων προσαρμογών. Η χρονοβόρα αντιμετώπιση προβλημάτων δεν είναι πλέον απαραίτητη και οι χρόνοι διακοπής παραγωγής μειώνονται στο ελάχιστο. Χρησιμοποιώντας την τελευταία τεχνολογία βάσης δεδομένων, όλες οι πληροφορίες μπορούν να καταγραφούν, να αξιολογηθούν και να αποθηκευτούν. Αυτά τα δεδομένα είναι διαθέσιμα οπουδήποτε χάρη στην πλήρη δικτύωση των εγκαταστάσεων.
