| Χαρακτηριστικά | |
|---|---|
| Μέγ. ύψος μπλοκ | 500 χλστ |
| Ελάχ. ύψος μπλοκ | 40 χλστ |
| Προαιρετικό ύψος μπλοκ (ελάχ.) | 30 χλστ |
| Μέγεθος παλέτας | |
| Πρότυπο | 1.400 x 1.100 x 50 χλστ |
| Είναι δυνατά διαφορετικά μεγέθη παλετών | |
| Πίσω τσιμεντένια χοάνη | |
| Όγκος (γεωμετρικός) μέγ. | 2.400 λίτρα |
| Χοάνη μίξης προσώπου | |
| Όγκος (γεωμετρικός) μέγ. | 2.400 λίτρα |
| Διαφορετικές εκτελέσεις χοάνης με πλάκα έλξης ή πτερύγιο δοσομέτρησης για πολύχρωμη παραγωγή είναι διαθέσιμα. |
|
| Το ύψος τροφοδοσίας μπορεί να ρυθμιστεί ξεχωριστά. | |
| Βάρος μηχανής | |
| Με μονάδα μίξης προσώπου και καλούπι | AC. 35.000 κιλά |

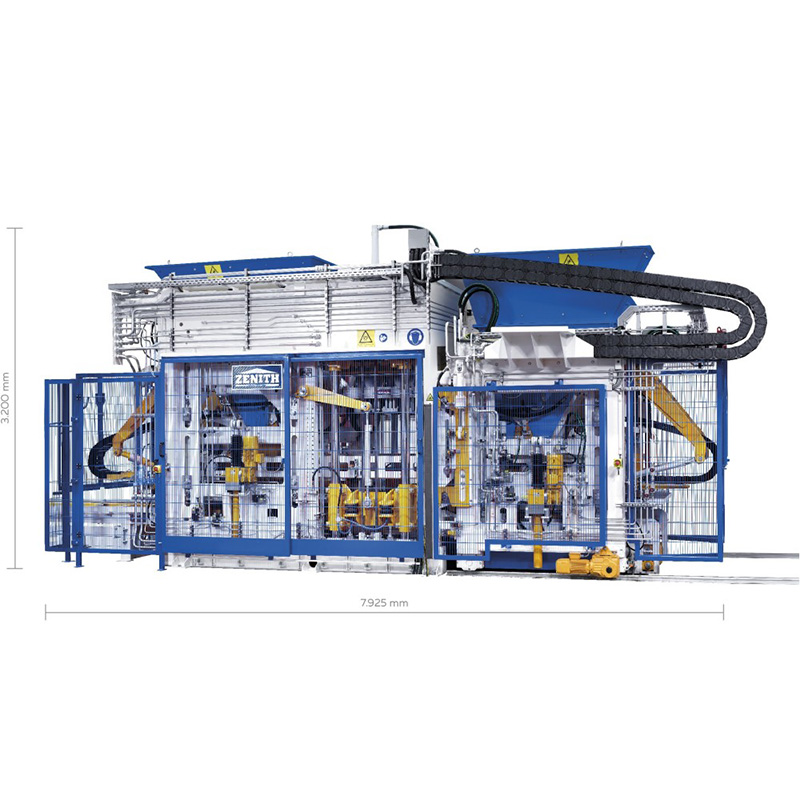

| Διάσταση μηχανής | |
| Μέγ. συνολικό μήκος με μονάδα μίξης προσώπου | 7.925 χλστ |
| Μέγ. συνολικό ύψος (μεταφορά) | 3.200 χλστ |
| Μέγιστο συνολικό πλάτος | 3.100 χλστ |
| Σύστημα δόνησης | |
|---|---|
| Δονούμενο τραπέζι μονοκόμματο, Ultra-Dynamic servo δόνηση με Έλεγχος συχνότητας και πλάτους (μέγ. φυγόκεντρης δύναμης) |
175 kN |
| 2 δονητές κεφαλής παραβίασης (μέγ. φυγόκεντρης δύναμης) | 35 kN |
| Υδραυλική | |
| Χωρητικότητα (συνολική) | 560 l/min |
| Πίεση λειτουργίας
αντλία 1 μηχανή αντλία 2 κεφαλή παραβίασης λειτουργία ρύθμισης αντλίας 3 |
180 bar 200 bar 200 bar |
| Ηλεκτρικά | |
| Ισχύς σύνδεσης (στάνταρ) με μονάδα μίξης προσώπου Εγκατεστημένη ισχύς |
περ. 310 kW |
| Ισχύς σύνδεσης | περ. 160 kW |
| Προστασία ασφαλειών | 315Α |
| Γραμμή ανεφοδιασμού | 4x 185mm² εναλλακτική 2x 4x70mm² |
| Σύστημα Siemens S7-1500, TIA-Portal |
|

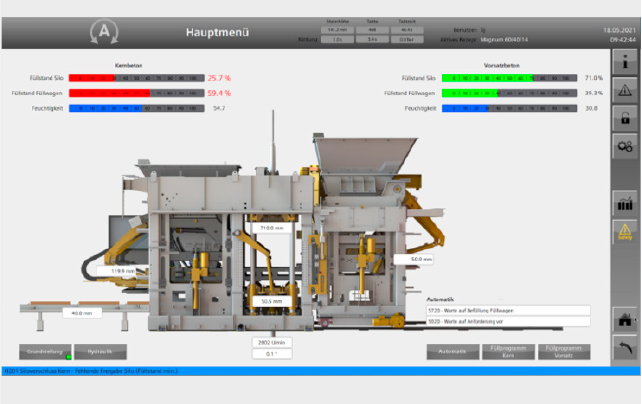

| Λειτουργία μέσω Touch Panel |
|
Οι τεχνικές λεπτομέρειες υπόκεινται σε αλλαγές – χωρίς προηγούμενη ειδοποίηση. Οι εικόνες του εξοπλισμού που εμφανίζονται είναι μόνο παραδείγματα. Οι φωτογραφίες μπορεί να περιλαμβάνουν επιλογές ανάλογα με τη ζήτηση του πελάτη.
Η χοάνη βάσης ρυθμιζόμενου ύψους είναι μια ιδιαίτερη καινοτομία και αναπτύχθηκε για να βελτιώσει σημαντικά την ποιότητα των προϊόντων σκυροδέματος. Βοηθά στη βελτιστοποίηση της ροής του υλικού και φροντίζει για την ομοιόμορφη κατανομή του υλικού. Επιπλέον, η ποσότητα πλήρωσης στο συρτάρι τροφοδοσίας μπορεί να ρυθμιστεί με ακρίβεια και ανάλογα με το προϊόν.

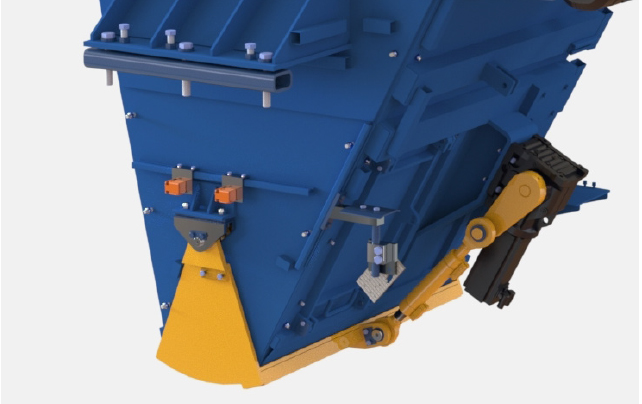

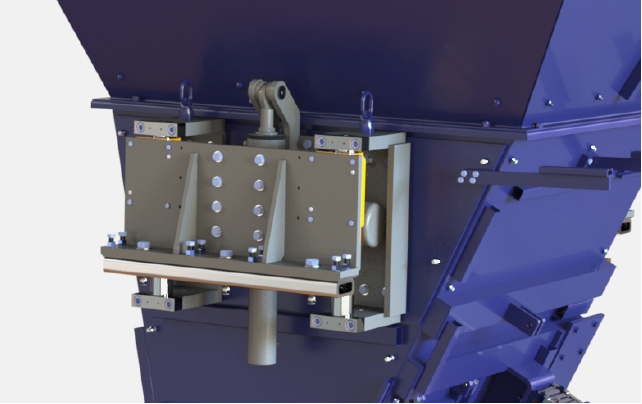

Τα πτερύγια χοάνης της βάσης και της χοάνης μίξης προσώπου είναι εξοπλισμένα με σερβοκινητήρες. Αυτό επιτρέπει εξαιρετικά γρήγορους χρόνους ανοίγματος και κλεισίματος. Το αποτέλεσμα είναι μια πολύ ακριβέστερη δοσολογία. Το πλεονέκτημα είναι η καλύτερη αναπαραγωγιμότητα της παραγωγικής διαδικασίας που βελτιώνει περαιτέρω την υψηλή ποιότητα του προϊόντος.

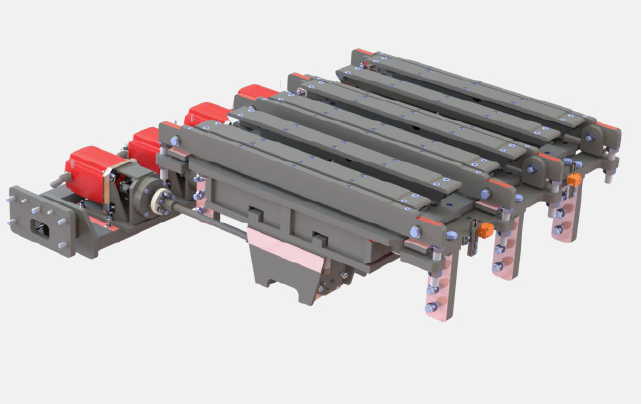

Η κύρια κεφαλή παραβίασης προσφέρει πολύ μεγαλύτερη ευελιξία κατά την παραγωγή από τις κοινές κεφαλές παραβίασης. Ο αριθμός των ελαστικών ρυθμιστών μπορεί να επιλεγεί ελεύθερα. Επιπλέον, η κύρια παραβίαση μπορεί επίσης να σχεδιαστεί σύμφωνα με τις συνδέσεις άλλων κατασκευαστών. Αυτές οι καινοτομίες κάνουν την παραγωγή πολύ πιο ακριβή και αξιόπιστη.

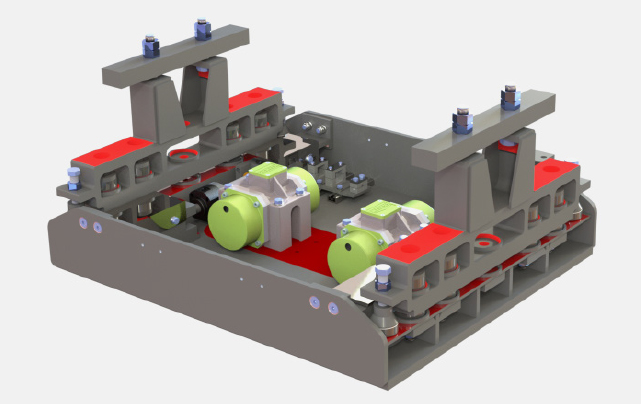

Το σύστημα δόνησης με τραπέζι δόνησης ενός μέρους αναπτύχθηκε περαιτέρω σε συνεργασία με το RWTH Aachen. Επιτυγχάνει υψηλή ενεργειακή απόδοση χάρη στη βέλτιστη κατανομή των δυνάμεων δόνησης. Καθώς αυτό το σύστημα λειτουργεί χωρίς λουτρό λαδιού και δεν χρειάζεται πρόσθετη ψύξη αέρα, είναι πολύ φιλικό προς το περιβάλλον και επιτρέπει την εύκολη συντήρηση.

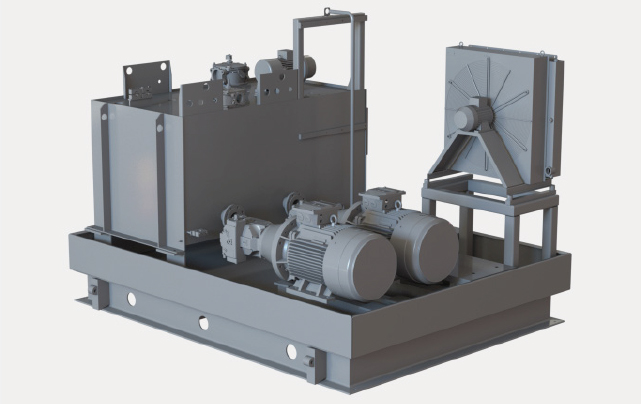

Το μηχάνημα λειτουργεί με δύο κύριες αντλίες (χωρητικότητας 270l/min) και δύο συσσωρευτές πίεσης για γρήγορους χρόνους κύκλου κατά τη διάρκεια της κανονικής παραγωγής. Σε περίπτωση βλάβης της αντλίας, το μηχάνημα μπορεί να λειτουργήσει με τη δεύτερη αντλία για να αποφευχθεί η διακοπή της παραγωγής. Η πρόσθετη αντλία για τη λειτουργία ρύθμισης (χωρητικότητα 20 l/min) εγγυάται ασφαλή περιορισμό στροφών για τις αντίστοιχες κινήσεις.
Όλοι οι κύριοι άξονες (κεφαλή παραβίασης, καλούπι, συρτάρι τροφοδοσίας, σχάρα πλήρωσης) έχουν σχεδιαστεί ως ελεγχόμενοι άξονες στην πύλη TIA. Επομένως, τα ηλεκτρονικά εξωτερικού ελέγχου δεν είναι απαραίτητα. Αυτό το σύστημα παρέχει ακριβή και συνεχή τοποθέτηση. Η υψηλή ακρίβεια των επαναλήψεων στη διαδικασία παραγωγής εγγυάται σταθερά υψηλή ποιότητα προϊόντος κατά τη διάρκεια της συνεχούς παραγωγής.
