Χτισμένο γύρω από τις σχεδιαστικές αρχές της καθολικότητας, της σπονδυλωτότητας και της συστημοποίησης, το QT10 υιοθετεί μια τυποποιημένη αρθρωτή δομή που βελτιώνει την εναλλαξιμότητα των εξαρτημάτων, απλοποιεί τη συντήρηση και υποστηρίζει ευέλικτες διαμορφώσεις παραγωγής. Τα μηχανικά, ηλεκτρικά και υδραυλικά του συστήματα είναι ενσωματωμένα για συντονισμένη λειτουργία και είναι εξοπλισμένα με εξαρτήματα από διεθνώς αναγνωρισμένους προμηθευτές, συμβάλλοντας στη διασφάλιση αξιόπιστης απόδοσης και μακροπρόθεσμης λειτουργικής σταθερότητας.

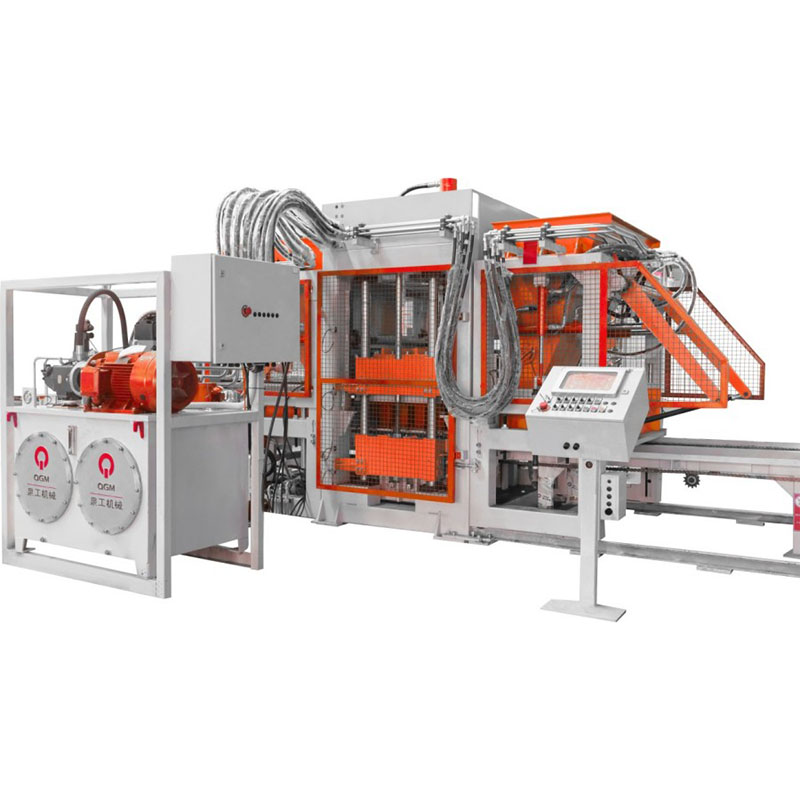

Με την εύκαμπτη διαμόρφωση καλουπιού και την ακριβή τεχνολογία διαμόρφωσης, η αυτόματη μηχανή κατασκευής μπλοκ QT10 μπορεί να παράγει μια ευρεία γκάμα προϊόντων σκυροδέματος, συμπεριλαμβανομένων κοίλων μπλοκ, τυπικών τούβλων από σκυρόδεμα και κυβόλιθων υψηλής ποιότητας. Είναι κατάλληλο για κατασκευαστές που αναζητούν μια αποτελεσματική και ευέλικτη λύση για την αυτοματοποιημένη παραγωγή τσιμεντόλιθων.
| Προδιαγραφές παλετών | 1250x850mm |
| Περιοχή καλουπώματος | 1150x800mm |
| Ύψος προϊόντος | 50-200mm |
| Αριθμός χυτευμένων μπλοκ | Κοίλα τούβλα: 10 τούβλα/καλούπι (390×190×190 χιλιοστά) |
| Τυπικά τούβλα: 54 τεμάχια/καλούπι (240x115x53mm) | |
| Τούβλα επίστρωσης: 35 τούβλα/καλούπι (200x100x60) |
Το πλήρως αυτόματο μηχάνημα κατασκευής μπλοκ QT10 διαθέτει πλαίσιο μηχανής βαρέως τύπου που κατασκευάζεται μέσω μηχανικής κατεργασίας ακριβείας και ενσωματωμένης συγκόλλησης με υποβοήθηση στερέωσης. Τα μπουλόνια υψηλής αντοχής Βαθμού 10.9 ή υψηλότερης αντοχής χρησιμοποιούνται για κρίσιμες δομικές συνδέσεις, παρέχοντας αξιόπιστη αντοχή σε βαριά φορτία και συνεχείς κραδασμούς κατά την παραγωγή μπλοκ.
Τα κρίσιμα σημεία στερέωσης είναι εξοπλισμένα με ροδέλες αντιχαλαρώματος Nord-Lock για διατήρηση της σταθερότητας της σύνδεσης υπό παρατεταμένους κραδασμούς. Το πλαίσιο του μηχανήματος υφίσταται επίσης επεξεργασία ανακούφισης από κραδασμούς για τη μείωση των υπολειπόμενων εσωτερικών τάσεων και τη βελτίωση της δομικής σταθερότητας και της συνέπειας των διαστάσεων κατά τη διάρκεια ζωής του εξοπλισμού.
Ο αρθρωτός σχεδιασμός πλαισίου παρέχει πρόσθετη ευελιξία για μελλοντικές αναβαθμίσεις συστήματος. Ανάλογα με τις απαιτήσεις παραγωγής, μπορούν να ενσωματωθούν στο κύριο μηχάνημα προαιρετικές μονάδες, όπως το πλευρικό άνοιγμα και κλείσιμο καλουπιού, η εκτόξευση πυρήνα ή πλάκας και η εισαγωγή πλακών πολυστυρενίου.
Το QT10 είναι εξοπλισμένο με ένα ενσωματωμένο δονητικό τραπέζι από χυτό χάλυβα σχεδιασμένο να παρέχει σταθερή και σταθερή μετάδοση κραδασμών σε ολόκληρη την περιοχή χύτευσης.
Η βελτιστοποιημένη δομή του δονούμενου τραπεζιού βοηθά στην ομοιόμορφη κατανομή των δυνάμεων διέγερσης κατά τη διαδικασία διαμόρφωσης, προάγοντας ομοιόμορφη συμπίεση υλικού και σταθερή πυκνότητα προϊόντος. Αυτό συμβάλλει σε πιο σταθερή αντοχή σε θλίψη, ακρίβεια διαστάσεων και ποιότητα επιφάνειας των τελικών τσιμεντόλιθων.
Το σύστημα δόνησης μεταβλητής συχνότητας επιτρέπει τη ρύθμιση της συχνότητας δόνησης και της ταχύτητας του κινητήρα σύμφωνα με τα διαφορετικά προϊόντα σκυροδέματος και τα χαρακτηριστικά του μίγματος.
Ελέγχοντας με ακρίβεια τη δύναμη διέγερσης κατά τη διάρκεια του κύκλου καλουπώματος, το σύστημα βοηθά στη βελτιστοποίηση της συμπίεσης του υλικού για διαφορετικούς τύπους μπλοκ και απαιτήσεις παραγωγής. Αυτό βελτιώνει τη συνοχή του σχηματισμού ενώ μειώνει την περιττή κατανάλωση ενέργειας σε σύγκριση με τη λειτουργία δόνησης σταθερής ταχύτητας.
Οι ρυθμιζόμενες παράμετροι κραδασμών καθιστούν το QT10 κατάλληλο για την παραγωγή διαφορετικών τσιμεντόλιθων, κοίλων τεμαχίων, τυποποιημένων τούβλων και πλακοστρώσεων με ποικίλες συνθέσεις υλικών και απαιτήσεις πυκνότητας.
Το σύστημα τροφοδοσίας QT10 έχει σχεδιαστεί για να παρέχει σταθερή και ομοιόμορφη κατανομή υλικού κατά τη διαδικασία χύτευσης μπλοκ. Ο άξονας ανάμιξης κινείται από έναν διεθνώς αναγνωρισμένο κινητήρα, ενώ το πλαίσιο τροφοδοσίας, η πλάκα βάσης και οι λεπίδες ανάμειξης κατασκευάζονται από υψηλής αντοχής ατσάλι HARDOX ανθεκτικό στη φθορά για βελτιωμένη αντοχή στη φθορά και ανθεκτικότητα στη συντήρηση.
Η βελτιστοποιημένη δομή στεγανοποίησης συμβάλλει στη μείωση της διαρροής υλικού κατά τη λειτουργία. Η συνδυασμένη διαδικασία ανάμειξης της αναγκαστικής ανάμειξης και της παλινδρομικής ταλάντωσης προάγει την πιο ομοιόμορφη κατανομή του υλικού και βελτιώνει τη συνοχή του μίγματος σκυροδέματος που εισέρχεται στο καλούπι.
Η συνεπής τροφοδοσία και διανομή υλικού είναι απαραίτητα για την επίτευξη σταθερής πυκνότητας μπλοκ, ακρίβειας διαστάσεων και συνολικής ποιότητας προϊόντος.
Το υδραυλικό σύστημα QT10 χρησιμοποιεί υδραυλικές αντλίες και βαλβίδες από διεθνώς αναγνωρισμένους κατασκευαστές για να παρέχει σταθερή μετάδοση ισχύος και ακριβή έλεγχο διαμόρφωσης.
Τα υδραυλικά εξαρτήματα είναι διατεταγμένα σε μια συμπαγή τρισδιάστατη διάταξη, η οποία βοηθά στη βελτιστοποίηση του χώρου του μηχανήματος παρέχοντας ταυτόχρονα εύκολη πρόσβαση για επιθεώρηση και συντήρηση.
Οι βασικές υδραυλικές παράμετροι, συμπεριλαμβανομένης της ταχύτητας λειτουργίας, της πίεσης του συστήματος και της διαδρομής του κυλίνδρου, μπορούν να ρυθμιστούν σύμφωνα με διαφορετικούς τύπους προϊόντων και απαιτήσεις χύτευσης. Αυτός ο εύκαμπτος υδραυλικός έλεγχος βοηθά στη διατήρηση της σταθερής απόδοσης διαμόρφωσης ενώ βελτιώνει την ενεργειακή απόδοση και την προσαρμοστικότητα της παραγωγής.
Η πλατφόρμα QGM Intelligent Equipment Cloud Service Platform παρέχει μια ψηφιακή λύση για την παρακολούθηση, τη διάγνωση και τη διαχείριση μηχανών αυτόματης κατασκευής μπλοκ καθ' όλη τη διάρκεια του κύκλου ζωής τους. Με την ενσωμάτωση του cloud computing, της βιομηχανικής επικοινωνίας δεδομένων, της μοντελοποίησης εξοπλισμού, της τεχνητής νοημοσύνης και της ανάλυσης μεγάλων δεδομένων, η πλατφόρμα συλλέγει και αναλύει συνεχώς δεδομένα λειτουργίας μηχανών για να παρέχει μια σαφέστερη εικόνα της απόδοσης του εξοπλισμού και της κατάστασης παραγωγής.
Μέσω της απομακρυσμένης συνδεσιμότητας, οι χειριστές και οι ομάδες συντήρησης μπορούν να έχουν πρόσβαση σε πληροφορίες εξοπλισμού, να παρακολουθούν τις συνθήκες λειτουργίας, να εκτελούν αναβαθμίσεις συστήματος από απόσταση και να εντοπίζουν πιθανά σφάλματα χωρίς να είναι φυσικά παρόντες στο μηχάνημα. Η πλατφόρμα υποστηρίζει επίσης την έξυπνη πρόβλεψη σφαλμάτων, την αξιολόγηση της υγείας του εξοπλισμού και τις αναφορές λειτουργίας που βασίζονται σε δεδομένα, βοηθώντας τους χρήστες να εντοπίζουν τις ανάγκες συντήρησης σε αρχικό στάδιο και να μειώνουν τον κίνδυνο απροσδόκητου χρόνου διακοπής λειτουργίας.
Συνδυάζοντας παρακολούθηση εξοπλισμού σε πραγματικό χρόνο, απομακρυσμένα διαγνωστικά, προγνωστική συντήρηση και διαχείριση ψηφιακού εξοπλισμού, η πλατφόρμα cloud QGM βοηθά τους κατασκευαστές προϊόντων σκυροδέματος να βελτιώσουν την αποδοτικότητα συντήρησης, να βελτιστοποιήσουν τη διαθεσιμότητα του εξοπλισμού και να επιτύχουν πιο έξυπνη διαχείριση των εργασιών παραγωγής τους.
