Έβδομο σύστημα μπλοκ σκυροδέματος από τον ίδιο κατασκευαστή για το Tlakovci Podlesnik

Για έβδομη φορά, η εταιρεία αποφάσισε να επενδύσει σε συστήματα παραγωγής απόZenith Maschinenfabrik Gmbhστο Neunkirchen της Γερμανίας. Μετά από αρκετές σταθερές και κινητές μηχανές πολλαπλών επιπέδων, η Zenith εξοπλίστηκε αυτή τη σλοβακική εταιρεία με μια μηχανή μονής ομάδας για πρώτη φορά το 2001. Αυτή η πλήρως αυτοματοποιημένη λύση συστήματος διαθέτει συνεχώς ολοκληρωμένη εφοδιαστική από την προετοιμασία του σκυροδέματος μέχρι τα πακέτα έτοιμη για αποστολή. Τώρα, έχει προστεθεί ένα μηχάνημα μονής υψηλότερης απόδοσης Zenith 860-4 στο πλήρως αυτοματοποιημένο σύστημα κυκλοφορίας στο Maribor με σκοπό να προσφέρει ακόμη μεγαλύτερη γκάμα προϊόντων και να μεγιστοποιήσει την παραγωγική ικανότητα. Επιπλέον, ήρθε μια νέα διαδρομή αποθήκευσης ενδιάμεσου σκάφους και μια νέα συσκευή εγκάρσιας μεταφοράς. Εκτός από τη μεταφορά στην υγρή πλευρά, η μονάδα ελέγχου για το αυτοκίνητο δακτύλων τροποποιήθηκε επίσης και τα ράφια ξήρανσης επεκτάθηκαν. Τώρα, μια δεύτερη γραμμή συσκευασίας μπορεί να εισαχθεί παράλληλα με την υπάρχουσα γραμμή φινιρίσματος και συσκευασίας.

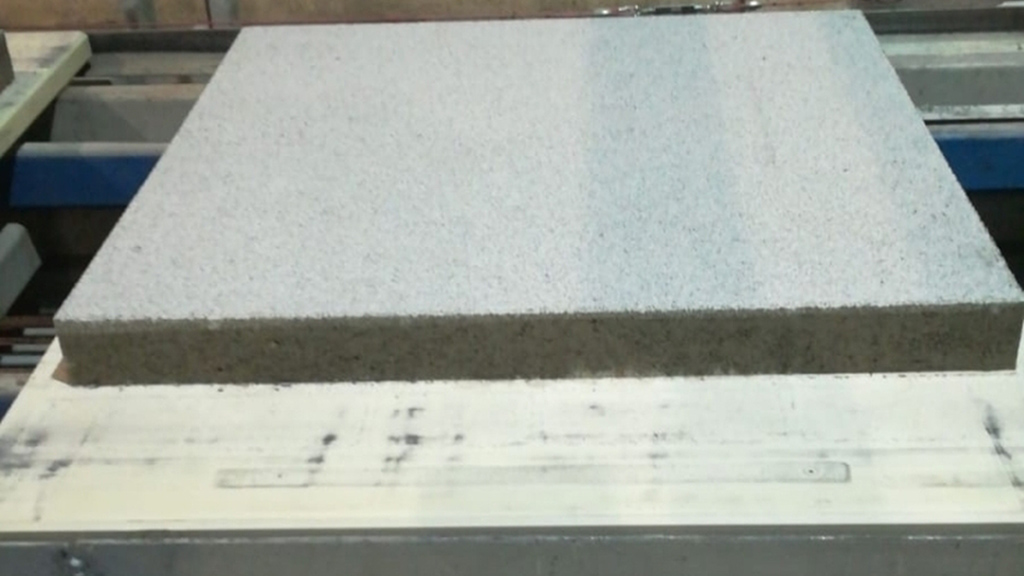

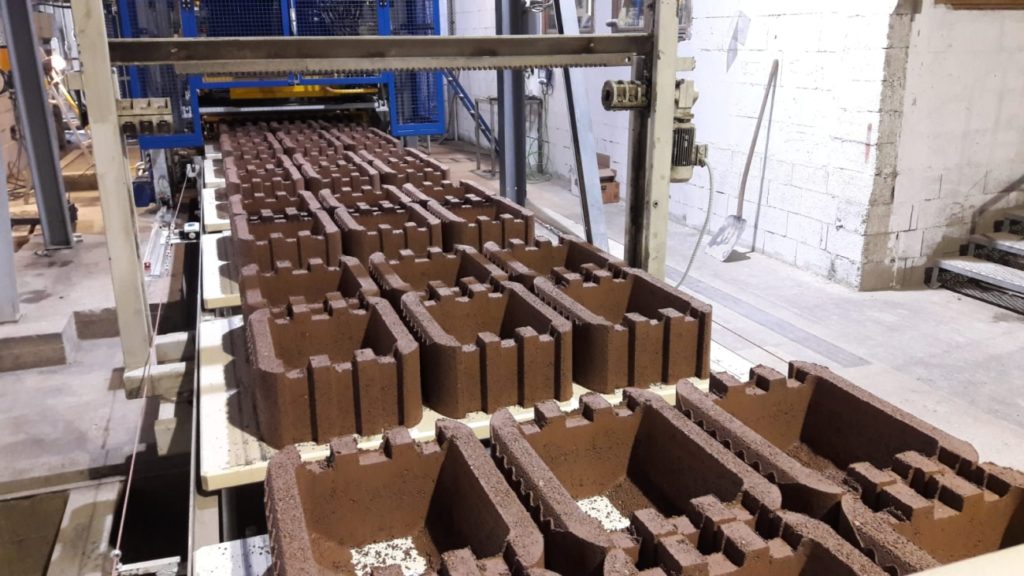

Οι τεχνικές ιδιότητες του πλήρως αυτοματοποιημένου μηχάνημα Zenith 860-4 έχουν ρυθμιστεί για υψηλή παραγωγή. Τα χαρακτηριστικά του εξοπλισμού του επιτρέπουν να κατασκευάσει ένα εκτεταμένο χαρτοφυλάκιο προϊόντων, συμπεριλαμβανομένων σχεδόν όλων των στοιχείων για την πολιτική μηχανική και τον εξωραϊσμό. Μπορούν να κατασκευαστούν προϊόντα σκυροδέματος με ύψη 50 έως 500 mm.

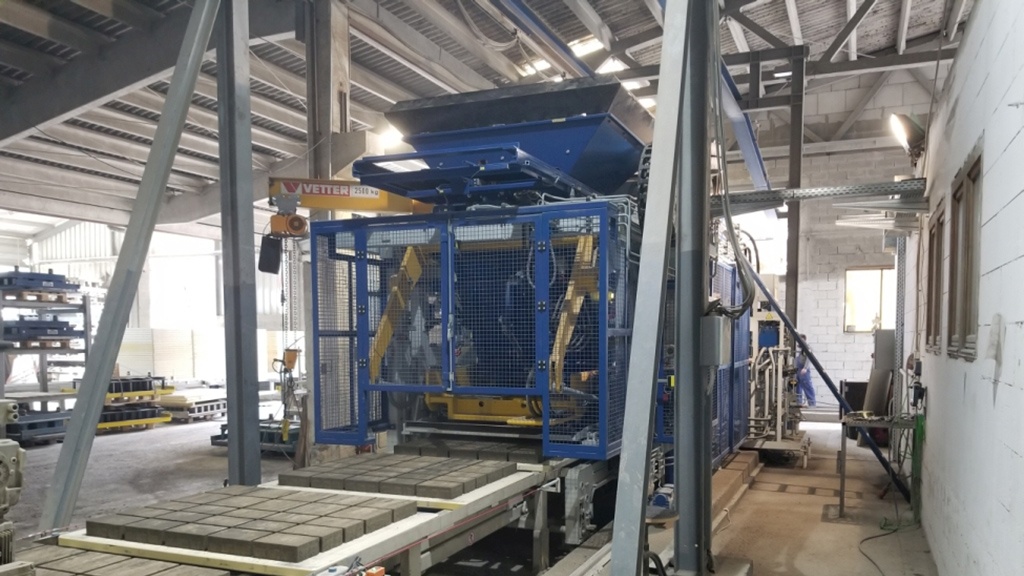

Ένας σημαντικός παράγοντας για την απόφαση για το Zenith 860-4 ήταν ότι η διαστασιολόγησή του επέτρεψε να είναι απόλυτα ενσωματωμένη στην υπάρχουσα υποδομή. Το μηχάνημα ήταν σε θέση να εγκατασταθεί μη προβληματικά στο υπάρχον θεμέλιο χωρίς περαιτέρω εργασίες τροποποίησης. Επιπλέον, το υπάρχον σύστημα μεταφορέων κάδων ήταν σε θέση να χρησιμοποιηθεί, επίσης χωρίς αλλαγές, για το νέο μηχάνημα.

Αυτό σήμαινε ότι η εγκατάσταση θα μπορούσε να πραγματοποιηθεί σχετικά εύκολα και φθηνά. Η συμπαγής δομή του Zenith 860-4 το καθιστά γενικά πολύ κατάλληλο για ανταλλαγές μηχανών.
Οι σταθμοί: μπορεί επίσης να διατηρηθεί η ενδιάμεση μονάδα αποθήκευσης πεζοπορίας, ανελκυστήρα και ταξιδιού. Ο ανελκυστήρας κινητής τηλεφωνίας στην υγρή πλευρά ήταν πλήρως εξοπλισμένος με νέα υδραυλικά και μια συσκευή πλευρικής μετατόπισης ενσωματωμένη στην υγρή πλευρά.
Το καλά αποδεδειγμένο σύστημα συμπύκνωσης Zenith με εξαιρετικά δυναμική δόνηση σερβο εγγύματα εγγυάται την υψηλότερη ποιότητα του προϊόντος. Ο Podlesnik επέλεξε έναν πίνακα κραδασμών ενός τεμαχίου με έλεγχο συχνότητας και εύρους που διευκολύνει τη μέγιστη ποικιλομορφία των προϊόντων και επιτυγχάνει φυγοκεντρική δύναμη μέχρι 175 kN. Εναλλακτικά, το μηχάνημα μπορεί να τροφοδοτηθεί με τραπέζι δόνησης τριών τεμαχίων με κινητήρες δόνησης ελεγχόμενους με συχνότητα.

Αυτά τα καινοτόμα συστήματα συμπύκνωσης Zenith εξασφαλίζουν τη βέλτιστη συμπύκνωση για μπλοκ από σκυρόδεμα εντός των συντομότερων χρόνων κύκλου και συμβάλλουν σημαντικά στη μέγιστη παραγωγικότητα του συστήματος. Το σύστημα έχει ρυθμιστεί για χρόνο κύκλου 12,5 δευτερολέπτων όταν κατασκευάζονται μπλοκ με σκυρόδεμα με σκυρόδεμα.

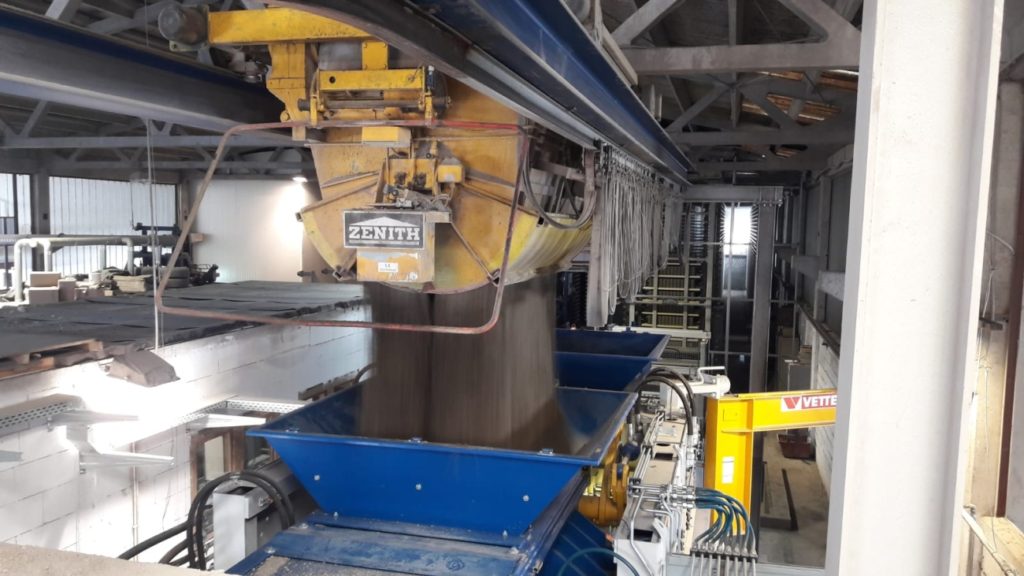

Το μηχάνημα είναι εξοπλισμένο με δύο με ακρίβεια καθοδηγούμενα, υδραυλικά οδηγημένα συρτάρια τροφοδοσίας για να εγγυηθούν τα σταθερά ύψη μπλοκ ακόμη και με καλούπια που είναι δύσκολο να γεμίσουν. Αυτό σημαίνει ότι τα καλούπια γεμίζουν συνεχώς και ομοιόμορφα. Οι υπερσύγχρονες μονάδες αναλογικού ελέγχου εξασφαλίζουν επίσης τη μέγιστη ταχύτητα, την επανάληψη της ακρίβειας και της διαθεσιμότητας για τις κινήσεις "μούχλα" και "παραβίαση". Ένα άλλο όφελος είναι ένα αυτοματοποιημένο σύστημα αλλαγής καλουπιών για εξαιρετικά σύντομους χρόνους εγκατάστασης. Άλλα χαρακτηριστικά ειδικού εξοπλισμού είναι οι δύο συσκευές Colourmix για πυρήνα και θέρμανση από σκυρόδεμα και παραβίαση.

Το μηχάνημα λειτουργεί μέσω ενός πίνακα αφής 22 ", η Zenith έχει αφιερωθεί ιδιαίτερα στο καθήκον της δημιουργίας ενός διαισθητικού, αυτονόητου διεπαφή ανθρώπου.

Η καινοτόμος υδραυλική και ηλεκτρική μονάδα ελέγχου καθιστά δυνατές τις ακριβείς διαδικασίες μηχανών με μεγάλη ταχύτητα. Το υδραυλικό σύστημα αποτελείται από δύο ενεργειακά αποδοτικές αντλίες ρύθμισης με καλή ισχύ εξόδου, το καθένα με συσσωρευτή. Αυτός ο σχεδιασμός επιτρέπει την επίτευξη πολύ μεγάλης επιτάχυνσης και ταχύτητας σε συνδυασμό με τις βαλβίδες ρύθμισης. Επίσης, δικαιολογεί καλή αξιοπιστία παραγωγής, αφού το μηχάνημα μπορεί να τρέξει με μόνο μία αντλία. Ο ευκολότερος χειρισμός και η ταχύτερη αποσυναρμολόγηση και επανασυναρμολόγηση είναι δυνατές χάρη στην οριζόντια διάταξη των βαλβίδων. Οι κινήσεις εμποδίζονται με βαλβίδες κλειδώματος όταν το μηχάνημα είναι αδρανές. Σημαίνει ότι εξασφαλίζεται μια ασφαλής θέση ακόμη και με απώλεια ισχύος. Το μηχάνημα παρέχεται με καθαρό λάδι που συμμορφώνεται με τις απαιτήσεις χάρη σε ένα πολύ αποτελεσματικό σύστημα φίλτρου. Αυτό εγγυάται και πάλι καλή μακροζωία και διαθεσιμότητα με τις βαλβίδες. Έχει γίνει πρόβλεψη για την εγκατάσταση ψύξης νερού με το υδραυλικό σύστημα.

Ένα Siemens plc με CPU Generation S7-1500 και ένα πλαίσιο μηχανικής TIA (TIA = πλήρως ολοκληρωμένη αυτοματοποίηση) χρησιμοποιούνται ως μονάδα ελέγχου. Αυτή η τεχνολογία έχει χρησιμοποιηθεί σε ολόκληρο το χαρτοφυλάκιο προϊόντων στο Zenith από το 2014. Αυτή η τεχνολογία μονάδας ελέγχου αιχμής επιτρέπει ακόμη και τις πιο απαιτητικές εργασίες ελέγχου. Τα ξεχωριστά εξωτερικά ηλεκτρονικά δεν χρειάζονται πλέον. Ο χειριστής λαμβάνει βέλτιστη υποστήριξη ακόμη και για επιταγές και εργασίες συντήρησης. Οι θέσεις του εμβόλου στις βαλβίδες ρύθμισης, για παράδειγμα, παρακολουθούνται και εμφανίζονται. Η λειτουργία μιας βαλβίδας μπορεί να ελεγχθεί με αυτόν τον τρόπο και να αξιολογηθεί για προληπτική συντήρηση. Η μονάδα ελέγχου είναι επίσης προετοιμασμένη για μελλοντικές αναθέσεις έρευνας και ανάπτυξης που θα πραγματοποιηθούν σε συνεννόηση με το Podlesnik. Όλες οι μονάδες ελέγχου συνδέονται με δίκτυα έτσι ώστε η ηλεκτρονική υπηρεσία να είναι πλήρως βέβαιη τόσο για νέες όσο και για ήδη υπάρχουσες μονάδες ελέγχου.

Ο θάλαμος ξήρανσης ανεγέρθηκε το 2001 σε συνεργασία με τον Rotho. Προκειμένου να αντιμετωπιστεί η μεγαλύτερη ποσότητα παραγωγής με το νέο μηχάνημα μονής πίεσης Zenith, ο θάλαμος ξήρανσης διευρύνθηκε με τέσσερις σειρές και παρέχει χώρο για 6.300 πίνακες με 10 διαδρόμους (μήκους 25 m) και 30 επίπεδα.

Η μονάδα ελέγχου για το αυτοκίνητο των δακτύλων ανατράφηκε στην τεχνολογία της τελευταίας τεχνολογίας και τώρα διαθέτει-όπως και το μηχάνημα Zenith 860-4-μια μονάδα ελέγχου και η συχνότητα της λειτουργίας του. - Για την ομάδα αυτοκινήτων δακτύλων.

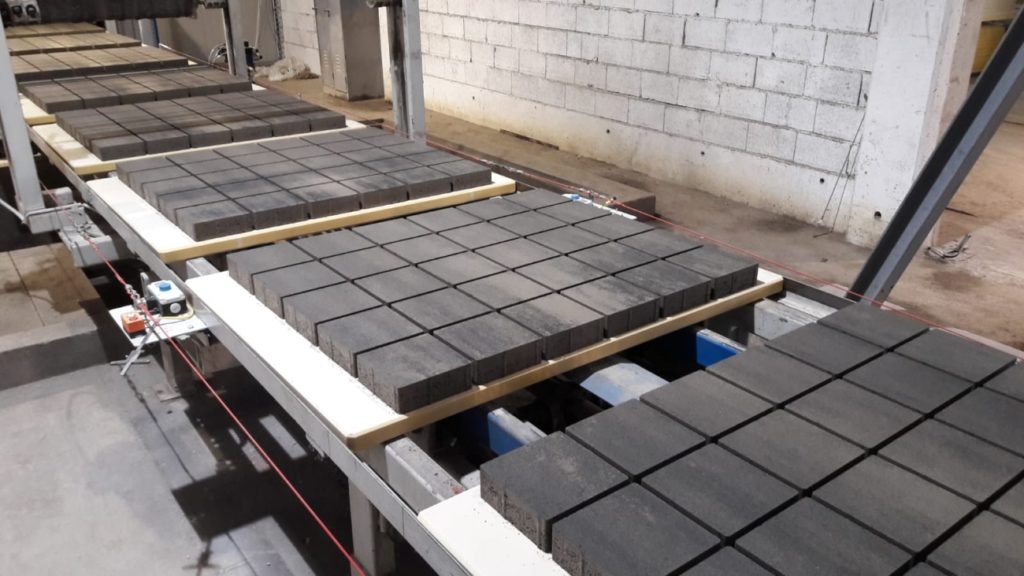

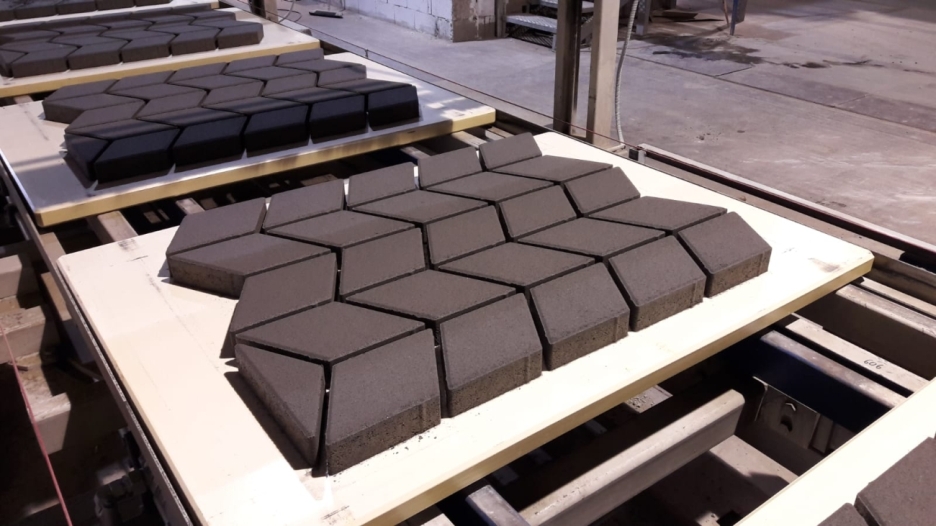

Η πλήρως αυτοματοποιημένη πλατφόρμα ανύψωσης είναι εξοπλισμένη με διπλό κατάστρωμα. Τα προϊόντα διαφορετικών ύψη μπορούν να εισαχθούν προκειμένου να επιτευχθεί μεγάλη ποικιλομορφία των προϊόντων. Αυτό σημαίνει ότι κάθε επίπεδο μπορεί να γεμίσει με επίπεδη προϊόντα και κάθε δευτερόλεπτο ή τρίτο με υψηλά προϊόντα.

Ένα πρόσθετο ράφι αποθήκευσης ενδιάμεσου σκάφους εγκαταστάθηκε για να αντιμετωπίσει την προσωρινή αποθήκευση των υπόλοιπων πίνακες παραγωγής κατά την κατασκευή υψηλών προϊόντων. Επτά ίχνη αλυσίδας που ελέγχονται από μετατροπείς συχνότητας προσφέρουν χώρο στοίβαξης για 840 πίνακες παραγωγής, οι οποίες καθαρίζονται αυτόματα, μετατρέπονται και στοιβάζονται. Στη συνέχεια, οι πίνακες παραγωγής διεξάγονται ξανά στο μηχάνημα από μία από τις 28 θέσεις του ενδιάμεσου ράφι αποθήκευσης μέσω της πρόσφατα εγκατεστημένης συσκευής εγκάρσιας μεταφοράς.

Η καλά συντονισμένη συνεργασία μεταξύ του Zenith και του Tlakovci Podlesnik επέτρεψε στο έργο τροποποίησης να τρέχει χωρίς εμπόδιο. Οι επόμενες επεκτάσεις στο σύστημα έχουν ήδη προγραμματιστεί. Η ομάδα μηχανικών και τεχνικών Zenith εξασφαλίζει τη λειτουργία χωρίς προβλήματα, καθώς και τη διαβεβαίωση της συντήρησης και τη μακροπρόθεσμη προσφορά ανταλλακτικών.
