Με βάση τις αρχές σχεδιασμού της καθολικότητας, της αρθρωτής και της συστημοποίησης, το QT6 υιοθετεί μια τυποποιημένη αρθρωτή δομή που βελτιώνει την εναλλαξιμότητα των εξαρτημάτων, απλοποιεί τη συντήρηση και παρέχει μεγαλύτερη ευελιξία για διαφορετικές απαιτήσεις παραγωγής. Τα ενσωματωμένα μηχανικά, ηλεκτρικά και υδραυλικά του συστήματα έχουν διαμορφωθεί με εξαρτήματα από διεθνώς αναγνωρισμένους προμηθευτές για να υποστηρίζουν σταθερή απόδοση εξοπλισμού και ακριβή έλεγχο παραγωγής.

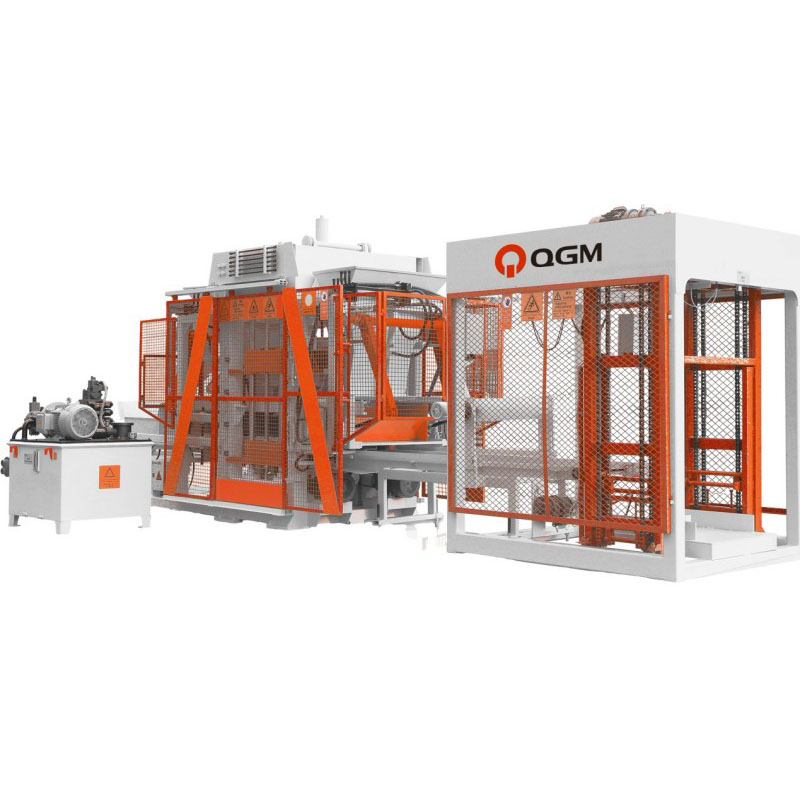

Με εύκαμπτες διαμορφώσεις καλουπιών και αποτελεσματική τεχνολογία διαμόρφωσης σκυροδέματος, η αυτόματη μηχανή κατασκευής μπλοκ QT6 είναι κατάλληλη για την παραγωγή μιας ευρείας γκάμας προϊόντων σκυροδέματος, συμπεριλαμβανομένων κοίλων τεμαχίων, τυπικών τσιμεντόλιθων και κυβόλιθων από σκυρόδεμα υψηλής ποιότητας. Η ευέλικτη διαμόρφωσή του καθιστά το QT6 μια πρακτική λύση για κατασκευαστές που αναζητούν ένα αποτελεσματικό και προσαρμόσιμο μηχάνημα για την αυτοματοποιημένη παραγωγή τσιμεντόλιθων.
| Προδιαγραφές παλετών | 850x680mm |
| Περιοχή καλουπώματος | 800x630mm |
| Ύψος προϊόντος | 50-200mm |
| Αριθμός χυτευμένων μπλοκ | Κούφα τούβλα: 6 τεμάχια/καλούπι (390×190×190 mm) |
| Τυπικά τούβλα: 30 τεμάχια/καλούπι (240×115×53 mm) | |
| Τούβλα επίστρωσης: 21 τεμάχια/καλούπι (200×100×60 mm) |

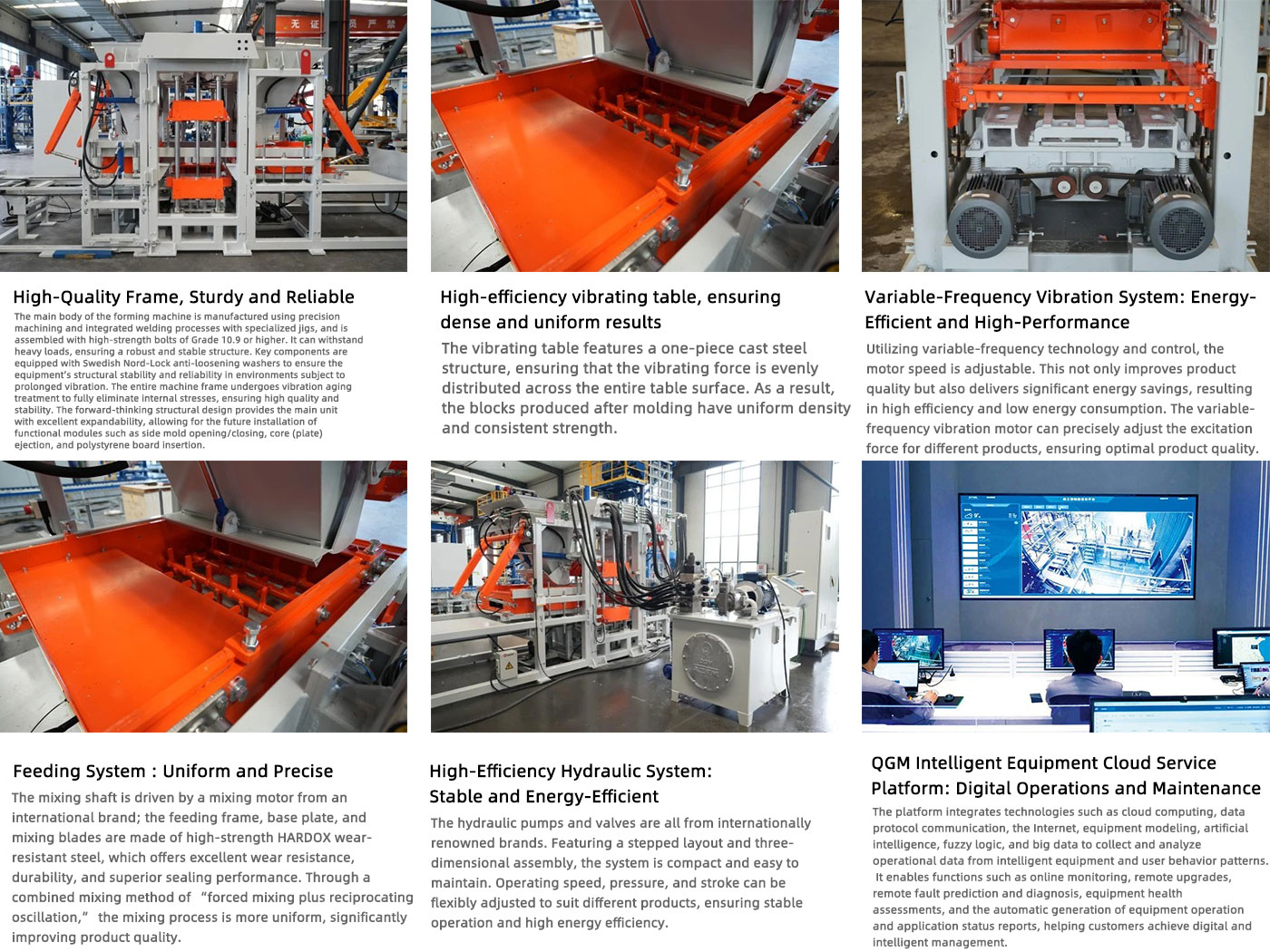

Το πλήρως αυτόματο μηχάνημα κατασκευής μπλοκ QT6 διαθέτει ένα πλαίσιο μηχανής βαρέως τύπου που κατασκευάζεται μέσω μηχανικής κατεργασίας ακριβείας και ενσωματωμένης συγκόλλησης με υποβοήθηση στερέωσης. Οι κοχλίες υψηλής αντοχής Βαθμού 10.9 ή υψηλότερου χρησιμοποιούνται για κρίσιμες δομικές συνδέσεις, παρέχοντας αξιόπιστη αντοχή σε βαριά φορτία και συνεχείς κραδασμούς κατά την παραγωγή τσιμεντόλιθων.
Τα κρίσιμα σημεία στερέωσης είναι εξοπλισμένα με ροδέλες αντιχαλαρώματος Nord-Lock για διατήρηση της σταθερότητας της σύνδεσης υπό παρατεταμένους κραδασμούς. Το πλήρες πλαίσιο του μηχανήματος υφίσταται επεξεργασία ανακούφισης από κραδασμούς για τη μείωση των υπολειπόμενων εσωτερικών τάσεων και τη βελτίωση της δομικής σταθερότητας και της συνέπειας των διαστάσεων σε όλη τη διάρκεια ζωής του εξοπλισμού.
Ο αρθρωτός δομικός σχεδιασμός παρέχει επίσης ευελιξία για μελλοντικές αναβαθμίσεις. Ανάλογα με τις απαιτήσεις παραγωγής, μπορούν να ενσωματωθούν στο κύριο μηχάνημα προαιρετικές λειτουργίες όπως το πλευρικό άνοιγμα και κλείσιμο του καλουπιού, η εκτόξευση πυρήνα ή πλάκας και η εισαγωγή πλακών πολυστυρενίου.
Το QT6 είναι εξοπλισμένο με ένα ενσωματωμένο δονητικό τραπέζι από χυτό χάλυβα σχεδιασμένο να παρέχει σταθερή και συνεπή μετάδοση κραδασμών σε όλη την περιοχή χύτευσης.
Η βελτιστοποιημένη δομή του δονούμενου τραπεζιού βοηθά στην ομοιόμορφη κατανομή των δυνάμεων διέγερσης κατά τη διαδικασία διαμόρφωσης, προάγοντας ομοιόμορφη συμπίεση υλικού και σταθερή πυκνότητα μπλοκ. Αυτό συμβάλλει στη σταθερή αντοχή σε θλίψη, ακρίβεια διαστάσεων και ποιότητα επιφάνειας των τελικών τσιμεντόλιθων.
Το QT6 διαθέτει ένα σύστημα δόνησης μεταβλητής συχνότητας που επιτρέπει τη ρύθμιση της συχνότητας δόνησης και της ταχύτητας του κινητήρα σύμφωνα με διαφορετικά προϊόντα σκυροδέματος και χαρακτηριστικά μίγματος.
Ελέγχοντας με ακρίβεια τη δύναμη διέγερσης κατά τη διάρκεια του κύκλου καλουπώματος, το σύστημα βοηθά στη βελτιστοποίηση της συμπίεσης του υλικού για διαφορετικούς τύπους μπλοκ και απαιτήσεις παραγωγής. Αυτό βελτιώνει τη συνοχή του σχηματισμού ενώ μειώνει την περιττή κατανάλωση ενέργειας σε σύγκριση με τη λειτουργία δόνησης σταθερής ταχύτητας.
Οι ρυθμιζόμενες παράμετροι κραδασμών καθιστούν τη μηχανή μπλοκ σκυροδέματος κατάλληλη για την παραγωγή διαφορετικών προϊόντων με διαφορετικές συνθέσεις υλικών, σχήματα και απαιτήσεις πυκνότητας.
Το σύστημα τροφοδοσίας QT6 έχει σχεδιαστεί για να παρέχει ομοιόμορφη κατανομή των υλικών κατά τη διαδικασία διαμόρφωσης τσιμεντόλιθων. Ο άξονας ανάμειξης κινείται από έναν διεθνώς αναγνωρισμένο κινητήρα ανάμειξης, ενώ το πλαίσιο τροφοδοσίας, η πλάκα βάσης και οι λεπίδες ανάμειξης κατασκευάζονται από υψηλής αντοχής χάλυβα HARDOX ανθεκτικό στη φθορά για βελτιωμένη αντοχή στη φθορά και ανθεκτικότητα στη συντήρηση.
Η βελτιστοποιημένη δομή στεγανοποίησης συμβάλλει στη μείωση της διαρροής υλικού κατά τη λειτουργία. Η συνδυασμένη διαδικασία ανάμειξης της εξαναγκασμένης ανάμειξης και της παλινδρομικής ταλάντωσης προάγει την ομοιόμορφη κατανομή του υλικού και βελτιώνει τη συνοχή του μίγματος σκυροδέματος που παρέχεται στο καλούπι.
Η σταθερή τροφοδοσία και η σταθερή κατανομή του υλικού είναι απαραίτητα για την επίτευξη ομοιόμορφης πυκνότητας μπλοκ, ακρίβειας διαστάσεων και αξιόπιστης ποιότητας προϊόντος.
Το υδραυλικό σύστημα QT6 χρησιμοποιεί υδραυλικές αντλίες και βαλβίδες από διεθνώς αναγνωρισμένους κατασκευαστές για να παρέχει αξιόπιστη μετάδοση ισχύος και ακριβή έλεγχο διαμόρφωσης.
Τα υδραυλικά εξαρτήματα υιοθετούν μια συμπαγή βαθμιδωτή και τρισδιάστατη διάταξη, βελτιστοποιώντας τη χρήση του εσωτερικού χώρου του μηχανήματος, παρέχοντας παράλληλα εύκολη πρόσβαση για επιθεώρηση και συντήρηση.
Οι βασικές υδραυλικές παράμετροι, συμπεριλαμβανομένης της ταχύτητας λειτουργίας, της πίεσης του συστήματος και της διαδρομής του κυλίνδρου, μπορούν να ρυθμιστούν σύμφωνα με διαφορετικούς τύπους προϊόντων και απαιτήσεις διαμόρφωσης. Αυτός ο εύκαμπτος υδραυλικός έλεγχος βοηθά στη διατήρηση της σταθερής απόδοσης χύτευσης ενώ υποστηρίζει την αποδοτική λειτουργία και τη χαμηλότερη κατανάλωση ενέργειας.
Η πλατφόρμα QGM Intelligent Equipment Cloud Service Platform παρέχει μια ψηφιακή λύση για την παρακολούθηση, τη διάγνωση και τη διαχείριση μηχανών αυτόματης κατασκευής μπλοκ καθ' όλη τη διάρκεια του κύκλου ζωής τους. Με την ενσωμάτωση του υπολογιστικού νέφους, της επικοινωνίας βιομηχανικών δεδομένων, της μοντελοποίησης εξοπλισμού, της τεχνητής νοημοσύνης και της ανάλυσης μεγάλων δεδομένων, η πλατφόρμα συλλέγει και αναλύει συνεχώς δεδομένα λειτουργίας του μηχανήματος για να παρέχει μεγαλύτερη ορατότητα στην απόδοση του εξοπλισμού και την κατάσταση παραγωγής.
Μέσω της απομακρυσμένης συνδεσιμότητας, οι χειριστές και οι ομάδες συντήρησης μπορούν να παρακολουθούν τις συνθήκες λειτουργίας του εξοπλισμού, να πραγματοποιούν αναβαθμίσεις συστήματος από απόσταση και να έχουν πρόσβαση σε πληροφορίες κατάστασης του μηχανήματος χωρίς να είναι φυσικά παρόντες στον εξοπλισμό. Η πλατφόρμα υποστηρίζει επίσης έξυπνη πρόβλεψη σφαλμάτων, απομακρυσμένη διάγνωση, αξιολόγηση υγείας του εξοπλισμού και αυτοματοποιημένες αναφορές λειτουργίας εξοπλισμού, βοηθώντας τους χρήστες να εντοπίσουν πιθανές απαιτήσεις συντήρησης σε πρώιμο στάδιο.
Συνδυάζοντας παρακολούθηση εξοπλισμού σε πραγματικό χρόνο, απομακρυσμένα διαγνωστικά, προγνωστική συντήρηση και διαχείριση ψηφιακού εξοπλισμού, η πλατφόρμα cloud QGM βοηθά τους κατασκευαστές προϊόντων σκυροδέματος να βελτιώσουν την αποδοτικότητα συντήρησης, να μειώσουν τον απροσδόκητο χρόνο διακοπής λειτουργίας και να βελτιστοποιήσουν τη μακροπρόθεσμη διαθεσιμότητα του εξοπλισμού παραγωγής τους.
