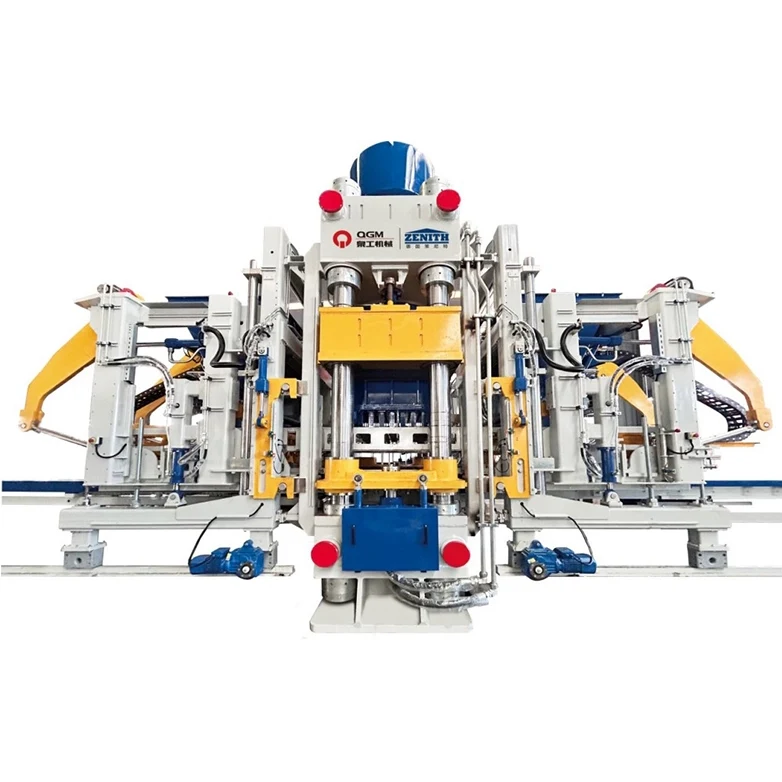

Χτισμένη γύρω από μια ολοκληρωμένη μηχανική, υδραυλική και ηλεκτρική αρχιτεκτονική, η σειρά VP συνδυάζει πλαίσιο μηχανής υψηλής αντοχής, υδραυλική πίεση μεγάλης χωρητικότητας, σερβο-δόνηση και έξυπνο αυτοματισμό. Τα διεθνώς αναγνωρισμένα εξαρτήματα χρησιμοποιούνται σε βασικά συστήματα για την υποστήριξη της σταθερής λειτουργίας και της σταθερής απόδοσης διαμόρφωσης.
Με τρεις διαμορφώσεις δύναμης πίεσης—600, 900 και 1.500 τόνους—η σειρά ZN-VP παρέχει μια επεκτάσιμη λύση για κατασκευαστές προϊόντων σκυροδέματος με διαφορετικές απαιτήσεις παραγωγής και προδιαγραφές προϊόντος.
Το μηχάνημα είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου η πίεση σχηματισμού, η προσαρμοστικότητα του υλικού και η ευελιξία του προϊόντος είναι σημαντικά. Ανάλογα με το επιλεγμένο μοντέλο, τη διαμόρφωση καλουπιού και τη ρύθμιση παραγωγής, το μηχάνημα μπορεί να κατασκευάσει:
●Τυποποιημένοι τσιμεντόλιθοι
●Κοίλα μπλοκ
●Πλάκες πεζοδρομίων
●Προστάθμιση
●Προϊόντα σκυροδέματος με όψη πέτρας
●Προϊόντα εξωραϊσμού
●Μπλοκ προστασίας πρανών εξοικονόμησης νερού
●Προϊόντα από σκυρόδεμα τοίχου και διακόσμησης
Η σειρά ZN-VP υποστηρίζει επίσης τη χρήση διαφόρων λεπτόκοκκων και βασισμένων σε στερεά απόβλητα πρώτων υλών, συμπεριλαμβανομένων των οικοδομικών αποβλήτων, των μεταλλουργικών στερεών αποβλήτων, των απορριμμάτων ορυχείων, της πέτρας σε σκόνη, της λάσπης και της λάσπης πλύσης άμμου, με την επιφύλαξη κατάλληλης προετοιμασίας υλικών και σχεδιασμού μίγματος.
Αυτό καθιστά τη σειρά ZN-VP κατάλληλη επιλογή για έργα παραγωγής μπλοκ σκυροδέματος που επικεντρώνονται στην ανακύκλωση στερεών αποβλήτων και στα προϊόντα σκυροδέματος προστιθέμενης αξίας.
| Μοντέλο | ZN600VP | ZN900VP | ZN1500VP |
| Ύψος προϊόντος | 40-200mm Προσαρμόσιμο; προσδιορίστε κατά την παραγγελία | 40-200mm Προσαρμόσιμο; προσδιορίστε κατά την παραγγελία | 40-200mm Προσαρμόσιμο; προσδιορίστε κατά την παραγγελία |
| Μέγεθος παλέτας | 1200*870 χλστ | 1200*1150 χλστ | 1400*1200 χλστ |
| Κύρια δύναμη πίεσης | 600Τ | 900Τ | 1500 Τ |
| Διάμετρος κύριου κυλίνδρου | φ500mm | φ600mm | φ800mm |
| Βάρος μηχανής (Βασικό υλικό + Μείγμα προσώπου + Υδραυλικό σύστημα) | Περίπου 61Τ | Περίπου 66Τ | Περίπου 80Τ |
| Υδραυλική ισχύς | 75 kW | 90 kW | 110 kW |
| Διαστάσεις μηχανής (Μ × Υ × Π) | Περίπου 6900x5600x2800mm | Περίπου 7200x5600x2800mm | Περίπου 8500x6000x3300mm |
| Τυπικό Μπλοκ σκυροδέματος 240*115*53mm | 42 τεμ./καλούπι | 52 τεμ./καλούπι | 64 τεμ./καλούπι |
| Πλακόστρωτο 200*100*60mm | 30 τεμ./καλούπι | 40 τεμ./καλούπι | 48 τεμ./καλούπι |
| Stone-Look Concrete Product600*300*80mm | 3 τεμ./καλούπι | 3 τεμ./καλούπι | 6 τεμ./καλούπι |
| Hollow Block390*190*190mm | 10 τεμ./καλούπι | 10 τεμ./καλούπι | 12 τεμ./καλούπι |

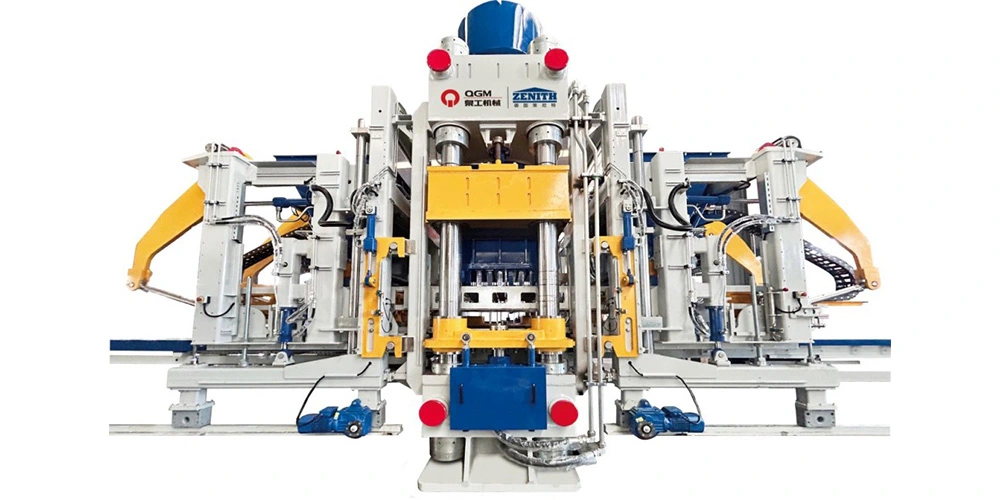

Το κύριο πλαίσιο μηχανής κατασκευάζεται από ειδικά διαμορφωμένα χαλύβδινα τμήματα και ενσωματώνει πατενταρισμένη τεχνολογία δομικού σχεδιασμού.
Το συγκολλημένο πλαίσιο υφίσταται επεξεργασία ανακούφισης από κραδασμούς για τη βελτίωση της δομικής σταθερότητας. Οι στήλες μεγάλης διαμέτρου παρέχουν στήριξη και καθοδήγηση κατά το κλείσιμο του καλουπιού, βοηθώντας στη διατήρηση της ακριβούς τοποθέτησης του καλουπιού καθ' όλη τη διάρκεια της διαδικασίας διαμόρφωσης.
Το σύστημα ξεκαλουπώματος υιοθετεί μηχανικό συγχρονισμό για να συντονίσει την απελευθέρωση καλουπιού και να υποστηρίξει τη συνεπή διαμόρφωση του προϊόντος.
Για την παραγωγή τσιμεντόλιθων υψηλής πίεσης, μια άκαμπτη δομή μηχανής είναι απαραίτητη για τη διατήρηση της σταθερής κίνησης του καλουπιού και των επαναλαμβανόμενων συνθηκών διαμόρφωσης.

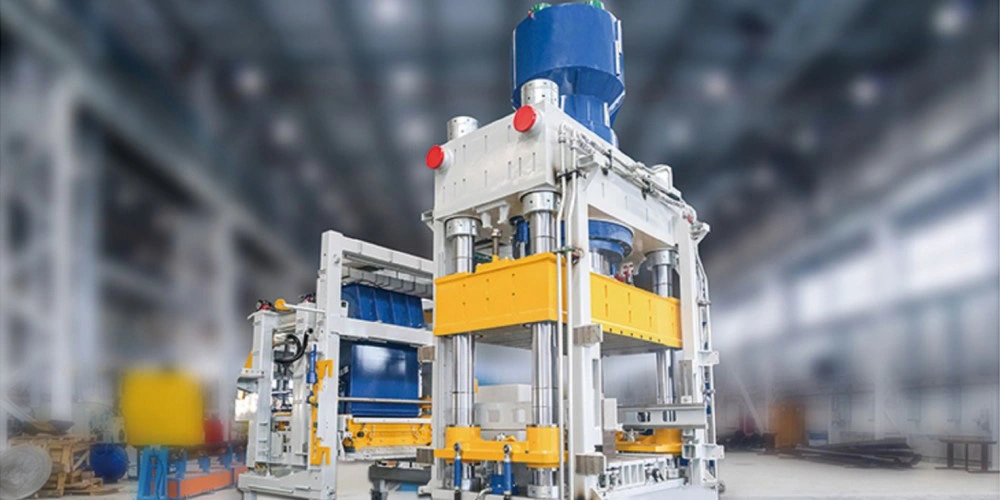

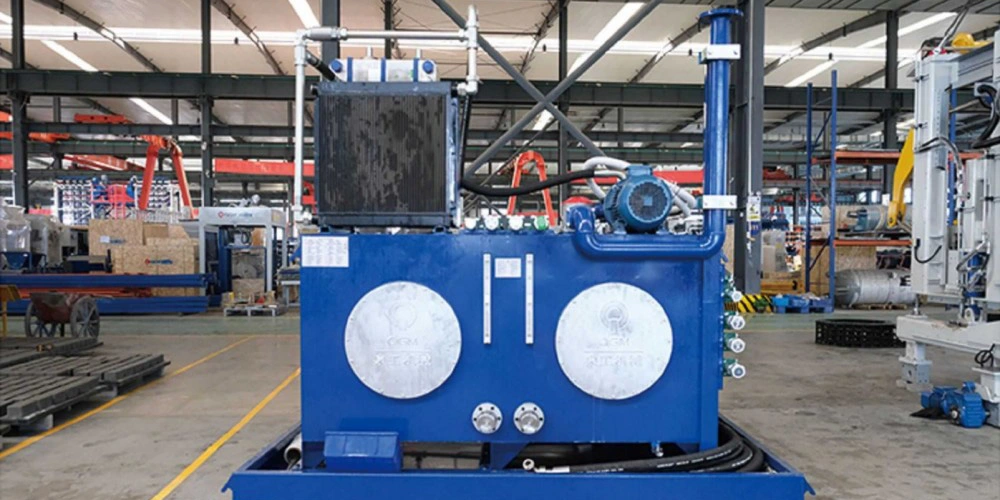

Το σύστημα υδραυλικής διαμόρφωσης είναι ένα από τα καθοριστικά χαρακτηριστικά της σειράς ZN-VP.
Τα τρία μοντέλα παρέχουν μέγιστες δυνάμεις κύριας πίεσης 600, 900 και 1.500 τόνων, αντίστοιχα. Οι κύριοι κύλινδροι μεγάλης διαμέτρου δημιουργούν την απαιτούμενη δύναμη διαμόρφωσης για την παραγωγή προϊόντων σκυροδέματος υψηλής πίεσης.
Στο υδραυλικό σύστημα χρησιμοποιούνται υδραυλικές αντλίες και βαλβίδες διεθνούς μάρκας. Η ταχύτητα πίεσης, η πίεση και η διαδρομή μπορούν να ρυθμιστούν σύμφωνα με τις απαιτήσεις του προϊόντος και της διαδικασίας.
Αυτό επιτρέπει τη διαμόρφωση της διαδικασίας διαμόρφωσης για διαφορετικούς τύπους προϊόντων και χαρακτηριστικά υλικού.
Η υδραυλική διαμόρφωση υψηλής πίεσης είναι ιδιαίτερα σημαντική για τους κατασκευαστές που παράγουν προϊόντα πυκνού σκυροδέματος ή εργάζονται με μείγματα που περιέχουν λεπτές σκόνες και υλικά που προέρχονται από στερεά απόβλητα.
Η σειρά ZN-VP ενσωματώνει προηγμένη γερμανική τεχνολογία σερβο δόνησης.
Οι σερβοκινητήρες παρέχουν γρήγορη απόκριση και ακριβή έλεγχο των παραμέτρων κραδασμών, επιτρέποντας τη ρύθμιση της δύναμης διέγερσης και της απόδοσης δόνησης σύμφωνα με τις απαιτήσεις παραγωγής.
Σε σύγκριση με τον σταθερό έλεγχο κραδασμών, η σερβοτεχνολογία παρέχει μεγαλύτερη ευελιξία κατά την εναλλαγή μεταξύ διαφορετικών τύπων προϊόντων και συνθέσεων υλικών.
Η διαδικασία ελεγχόμενης δόνησης υποστηρίζει τη συμπύκνωση του σκυροδέματος και βοηθά στη διατήρηση σταθερών συνθηκών διαμόρφωσης προϊόντος.
Η τεχνολογία διαμόρφωσης μπλοκ σκυροδέματος σερβοδονητικής δόνησης είναι ιδιαίτερα πολύτιμη όταν μια γραμμή παραγωγής χρειάζεται να πληροί πολλαπλές προδιαγραφές προϊόντος αντί να λειτουργεί συνεχώς ένα μόνο τυποποιημένο προϊόν.

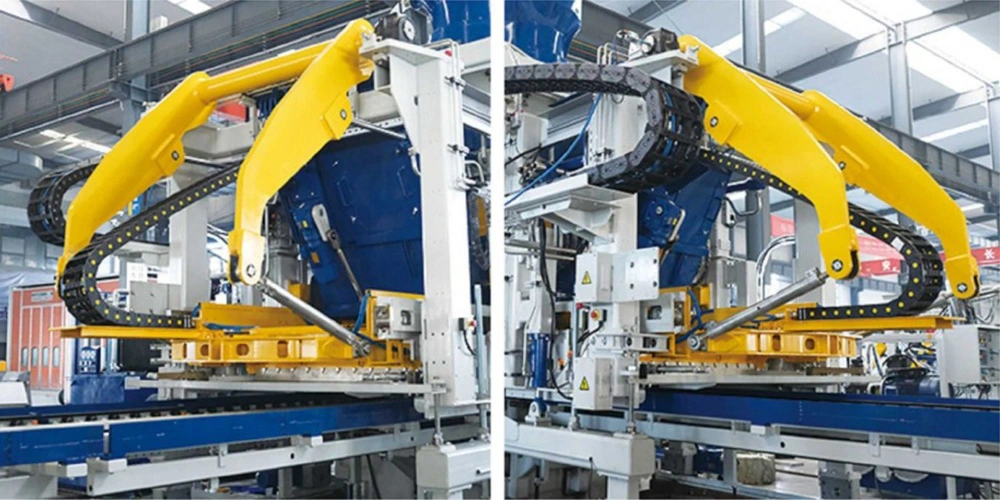

Το σύστημα τροφοδοσίας υλικού χρησιμοποιεί μια στιβαρή διαμόρφωση περιστρεφόμενου βραχίονα για συνεπή κατανομή υλικού.
Οι οδηγοί τροχοί μεγάλης διαμέτρου υποστηρίζουν την ομαλή κίνηση του φορείου τροφοδοσίας, ενώ αντικαταστάσιμες πλάκες φθοράς εγκαθίστανται σε επιφάνειες επαφής κλειδιού για απλοποίηση της συντήρησης.
Η πλατφόρμα τροφοδοσίας χρησιμοποιεί επίσης αντικαταστάσιμα εξαρτήματα φθοράς. Το υδραυλικό κλείδωμα επιτρέπει το άνοιγμα και τη στερέωση του τμήματος τροφοδοσίας κατά τη διάρκεια των εργασιών επιθεώρησης, καθαρισμού και συντήρησης.
Αυτός ο σχεδιασμός παρέχει ευκολότερη πρόσβαση σε φθαρμένα εξαρτήματα και συμβάλλει στη μείωση της πολυπλοκότητας των εργασιών ρουτίνας σέρβις.

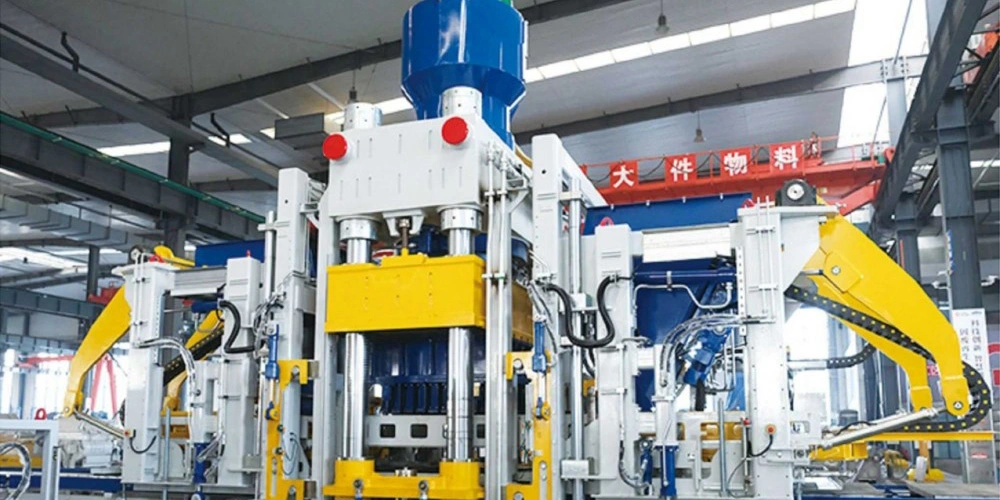

Η σειρά ZN-VP συνδυάζει δύο μηχανισμούς διαμόρφωσης: Στατική πίεση υψηλής πίεσης + δόνηση σερβομηχανισμού.
Το υδραυλικό σύστημα παρέχει την κύρια δύναμη διαμόρφωσης, ενώ το σύστημα δόνησης βοηθά στη συμπύκνωση του υλικού κατά τη χύτευση.
Σύμφωνα με την αρχική τεχνική διαμόρφωση, το σύστημα παρέχει έως και 900 ή 1.500 τόνους κύριας δύναμης πίεσης και 120 kN δύναμης δόνησης στα αντίστοιχα μοντέλα.
Η συνδυασμένη τεχνολογία προορίζεται να καλύψει τις απαιτήσεις διαμόρφωσης προϊόντων σκυροδέματος ξηράς επεξεργασίας που χρησιμοποιούν τόσο χονδροειδή στερεά απόβλητα όσο και εξαιρετικά λεπτά υλικά σκόνης.
Μπορεί να εφαρμοστεί στην παραγωγή:
●Σκυρόδεμα με όψη πέτρας
●Περατά προϊόντα επίστρωσης
●Προστάθμιση
●Συμβατικοί τσιμεντόλιθοι
●Προϊόντα σκυροδέματος εξωραϊσμού
●Άλλα προσαρμοσμένα προϊόντα σκυροδέματος
Για έργα που απαιτούν ποικιλία προϊόντων και ευελιξία υλικού, η συνδυασμένη διαμόρφωση συμπίεσης και δόνησης παρέχει μια εναλλακτική λύση στα συμβατικά συστήματα διαμόρφωσης στατικής πίεσης ή μόνο με κραδασμούς.

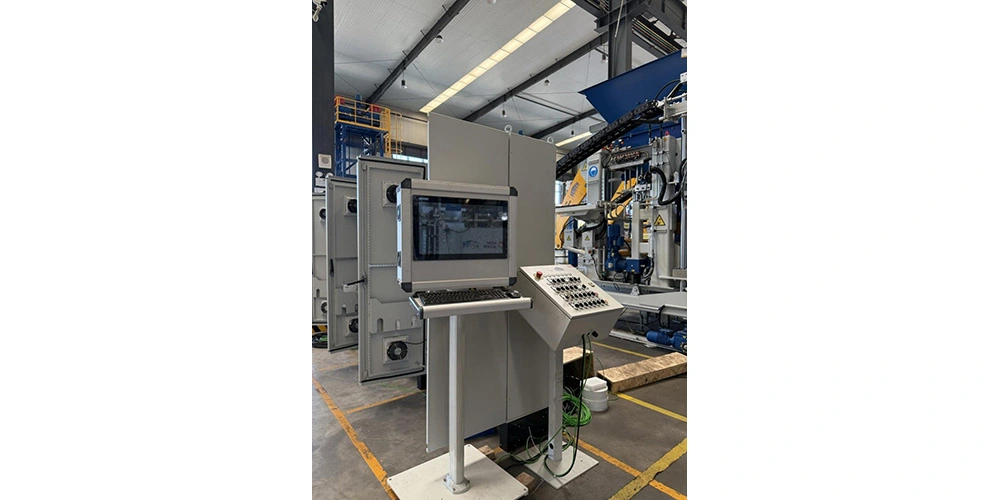

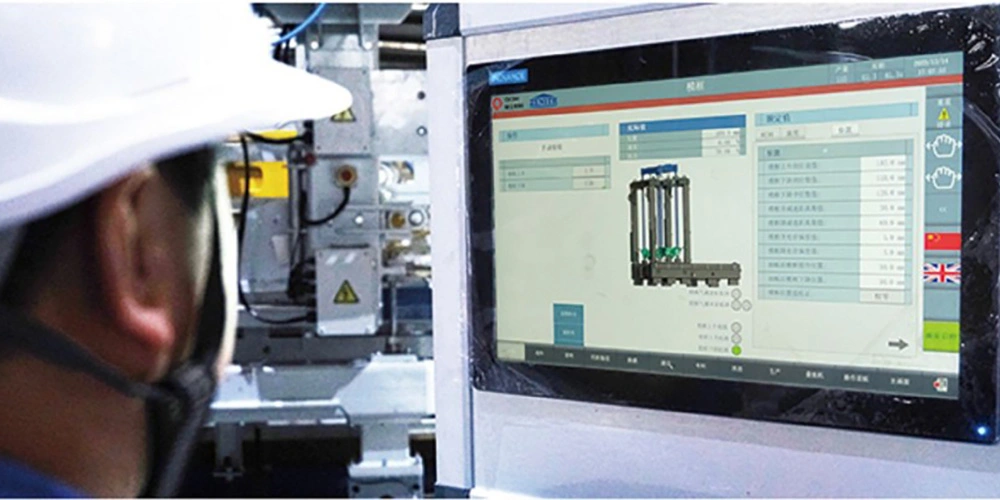

Η σειρά ZN-VP ενσωματώνει τη γερμανική τεχνολογία αυτοματισμού με μια οπτική διεπαφή ανθρώπου-μηχανής.
Το σύστημα ελέγχου συντονίζει τις διαδικασίες διαμόρφωσης του μηχανήματος ενώ παρέχει στους χειριστές μια σαφή διεπαφή για τη διαχείριση της παραγωγής.
Οι βασικές λειτουργίες περιλαμβάνουν:
●Διαχείριση συνταγών παραγωγής
●Διαχείριση παραμέτρων λειτουργίας
●Παρακολούθηση κατάστασης εξοπλισμού
●Συλλογή δεδομένων παραγωγής
●Έλεγχος λειτουργίας μηχανήματος
●Οπτικοποιημένες πληροφορίες εξοπλισμού
Μειώνοντας τις περιττές χειροκίνητες παρεμβάσεις, η ολοκληρωμένη αρχιτεκτονική ελέγχου βοηθά τους χειριστές να διαχειρίζονται τις παραμέτρους παραγωγής με μεγαλύτερη συνέπεια.
Για αυτοματοποιημένες γραμμές παραγωγής μπλοκ σκυροδέματος, ο κεντρικός έλεγχος παρέχει επίσης μια σαφέστερη διεπαφή μεταξύ της μηχανής μπλοκ και του εξοπλισμού ανάντη ή κατάντη.

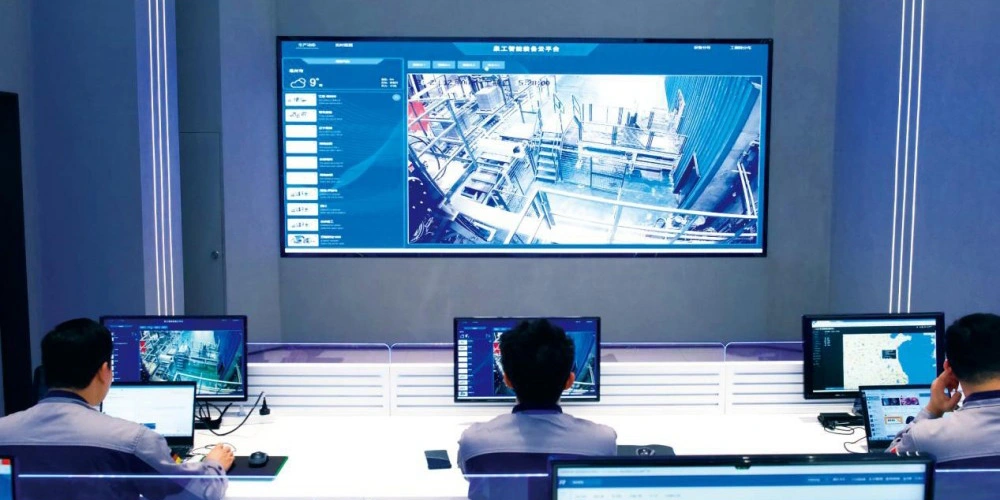

Η πλατφόρμα υπηρεσιών cloud QGM Intelligent Equipment επεκτείνει τη διαχείριση του μηχανήματος πέρα από τον τοπικό πίνακα ελέγχου.
Η πλατφόρμα ενσωματώνει υπολογιστικό νέφος, επικοινωνία δεδομένων, μοντελοποίηση εξοπλισμού, τεχνητή νοημοσύνη, ασαφή νευρωνικά δίκτυα και τεχνολογίες μεγάλων δεδομένων για τη συλλογή και ανάλυση πληροφοριών λειτουργίας εξοπλισμού και προτύπων χρήσης.
Ανάλογα με τη διαμόρφωση του συστήματος και την εξουσιοδότηση, η πλατφόρμα υποστηρίζει:
●Διαδικτυακή παρακολούθηση εξοπλισμού
●Τηλεχειρισμός εξοπλισμού
●Απομακρυσμένη τεχνική υποστήριξη
●Προβλεπτική ανίχνευση σφαλμάτων
●Διάγνωση βλαβών
●Αξιολόγηση υγείας εξοπλισμού
●Αυτοματοποιημένες αναφορές λειτουργίας
●Ανάλυση δεδομένων εξοπλισμού
Αυτό δημιουργεί μια ψηφιακή σύνδεση μεταξύ της μηχανής δημιουργίας μπλοκ και των λειτουργιών υπηρεσιών που βασίζονται σε σύννεφο.
Για τους κατασκευαστές μπλοκ στο εξωτερικό, η παρακολούθηση εξοπλισμού που βασίζεται σε σύννεφο μπορεί να προσφέρει ένα επιπλέον επίπεδο υποστήριξης όταν ο εξοπλισμός παραγωγής βρίσκεται μακριά από το κέντρο τεχνικής εξυπηρέτησης του κατασκευαστή.
Η προσέγγιση έξυπνου εξοπλισμού και υπηρεσιών cloud της QGM συνάδει με την ευρύτερη ανάπτυξη ψηφιακά συνδεδεμένου εξοπλισμού κατασκευής μπλοκ και ευφυών συστημάτων παραγωγής.

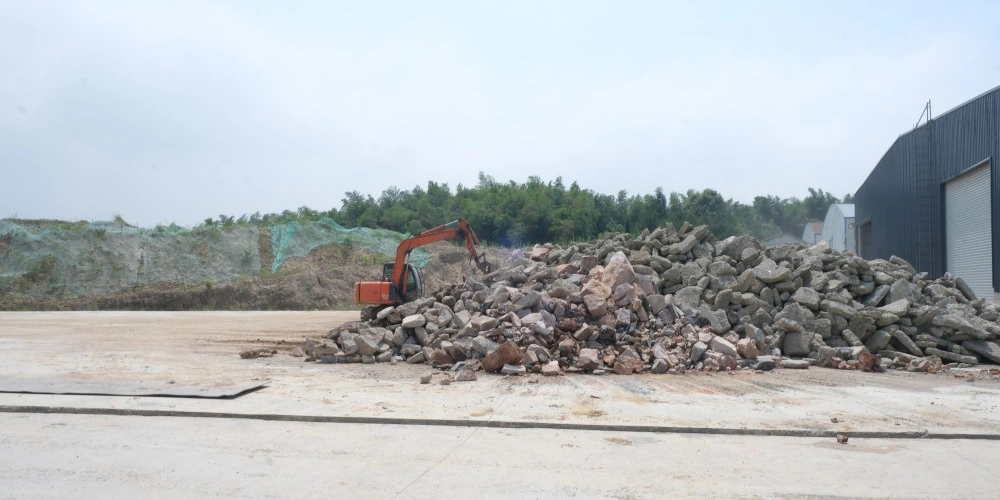

Ένα από τα κύρια χαρακτηριστικά εφαρμογής της σειράς ZN-VP είναι η προσαρμοστικότητά της σε διαφορετικές πρώτες ύλες.
Ανάλογα με τις ιδιότητες του υλικού, την προεπεξεργασία και το σχεδιασμό του μίγματος, το μηχάνημα μπορεί να χρησιμοποιηθεί με υλικά όπως:
Στερεά Απόβλητα Υλικά
●Οικοδομικά απόβλητα
●Μεταλλουργικά στερεά απόβλητα
●Απορρίμματα ορυχείων
●Πέτρα σκόνη
●Λάσπη
●Λάσπη πλύσης άμμου
Η πραγματική αναλογία υλικών και η σύνθεση πρέπει να καθορίζονται σύμφωνα με τις φυσικές και χημικές ιδιότητες των τοπικά διαθέσιμων υλικών.
Προϊόντα Σκυροδέματος
Το μηχάνημα μπορεί να διαμορφωθεί για την παραγωγή:
●Τυποποιημένοι τσιμεντόλιθοι
●Κοίλα μπλοκ
●Πλάκες πεζοδρομίων
●Διαπερατές επιστρώσεις
●Προστάθμιση
●Προϊόντα σκυροδέματος με όψη πέτρας
●Προϊόντα εξωραϊσμού
●Μπλοκ προστασίας πρανών
●Διακοσμητικά προϊόντα σκυροδέματος τοίχου
Αυτό καθιστά τη σειρά ZN-VP σχετική με έργα ανακύκλωσης στερεών αποβλήτων, όπου ο στόχος είναι η μετατροπή των σωστά επεξεργασμένων απορριμμάτων σε εμπορεύσιμα προϊόντα σκυροδέματος.
Τα ZN600VP, ZN900VP και ZN1500VP παρέχουν τρεις διαφορετικές διαμορφώσεις εξοπλισμού εντός της ίδιας ιδέας υδραυλικής διαμόρφωσης.
Η επιλογή του κατάλληλου μοντέλου εξαρτάται από παράγοντες όπως:
●Απαιτούμενη δύναμη πίεσης
●Διαστάσεις παλέτας
●Μέγεθος προϊόντος
●Σειρά προϊόντων
●Χαρακτηριστικά πρώτης ύλης
●Διαμόρφωση καλουπιού
●Απαιτούμενη κλίμακα παραγωγής
●Διαθέσιμος χώρος φυτού

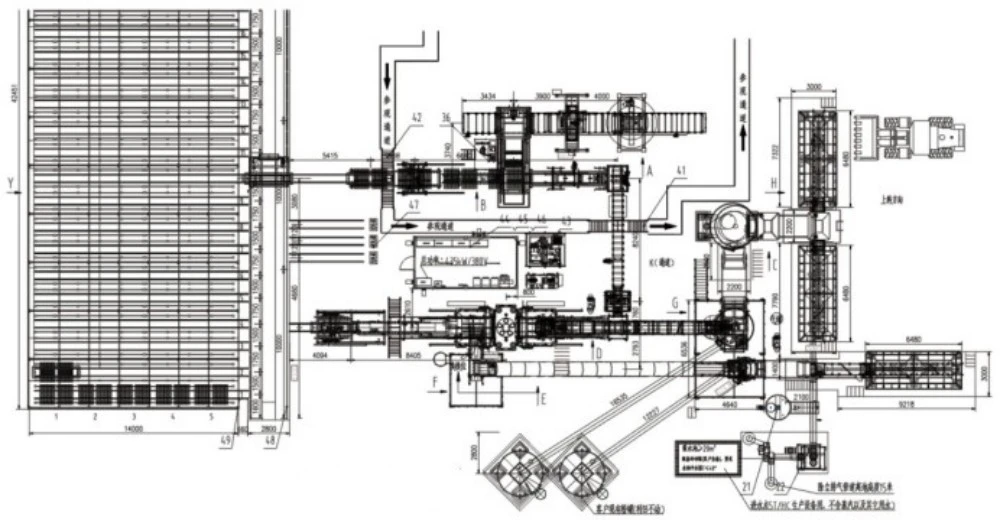

●Ολοκληρωμένη διαμόρφωση γραμμής
